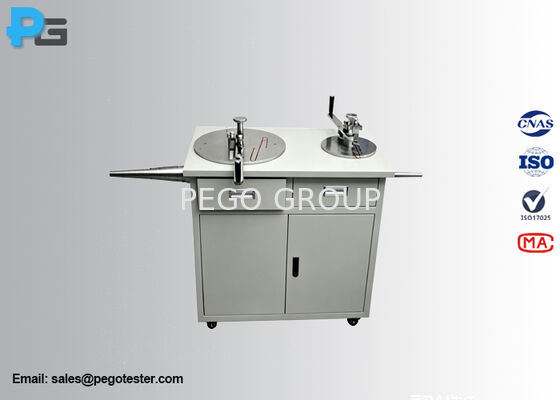

IEC 60851-3 Apparecchio di prova di avvolgimento a mandrello di filo rettangolare Lunghezza del braccio di piegatura 300 mm e 400 mm

RrettangolareApparecchio per test di avvolgimento del mandrino del filo

1.Introduzione

L'apparato per test di avvolgimento con mandrino a filo rettangolare è progettato secondo IEC60851-3 clausola 6.2.2 figura 4 e GB/T4074.3 clausola 6.2.2 figura 4. È adatto per testare avvolgimenti di vari fili rettangolari con un diametro nominale del conduttore di 1,60 mm o inferiore, inclusi fili rettangolari smaltati, fili rettangolari isolati in carta, fili rettangolari isolati in fibra di vetro e fili avvolti in pellicola, nonché corrispondenti fili rettangolari in rame e alluminio.

Un pezzo di filo dritto lungo circa 400 mm deve essere piegato di 180° attorno a un mandrino lucidato del diametro indicato nella norma pertinente in due direzioni per formare una forma a S allungata. La parte diritta tra le curve a U deve essere di almeno 150 mm. È necessario prestare attenzione per garantire che il provino non si deformi o si allontani da una curvatura uniforme.

2.Specifica
