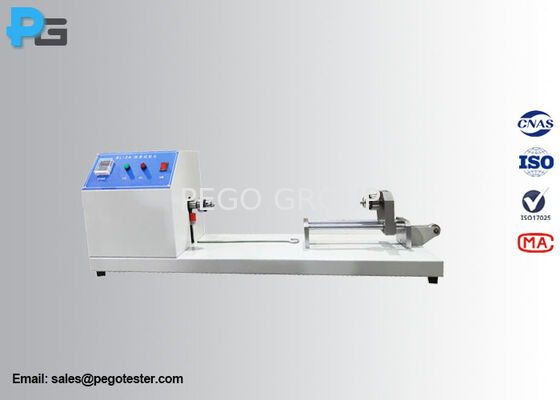

IEC60851-3 Apparecchio di prova per la prova tra colleghi di filo rotondo smaltato Potenza di ingresso AC 220V±10% 50Hz

Apparecchio per test peer a filo tondo smaltato

1.Introduzione

L'apparecchio per test peer a filo tondo smaltato è progettato secondo la clausola 6.5 figura 6 IEC60851-3 e la clausola 6.5 figura 6 GB/T4074.3. È utilizzato per testare le proprietà di adesione della pellicola di fili tondi smaltati con un diametro nominale del conduttore superiore a 1.000 mm.

Un pezzo di filo diritto deve essere posizionato nell'attrezzatura di prova composta da due dispositivi di fissaggio distanti 500 mm sullo stesso asse. Uno di questi è libero di ruotare. L'altro non lo è ma può essere spostato assialmente e viene caricato per applicare una tensione al filo rotante. La pressione del raschietto dovrà essere sufficiente per rimuovere il rivestimento e lasciare una superficie liscia e pulita sull'interfaccia rivestimento/conduttore senza raschiare una quantità significativa di materiale conduttore. La rimozione del rivestimento inizierà a circa 10 mm dai dispositivi flessibili. Il dispositivo di rivestimento deve essere azionato a una velocità compresa tra 60 giri/min e 100 giri/min fino al raggiungimento del numero di giri R specificato nella norma pertinente.

2.Specifica

3.Caricare per il test di distacco

4. Immagine
