Norme: | IEC 62196-1, IEC 60884, IEC 60669-1, IEC 62052-31 | Potenza di lavoro: | CA 220V/50HZ |
---|---|---|---|
Posto di lavoro: | 1 o può essere personalizzato | velocità di funzionamento: | 10 ± 2 giri al minuto |
Altezza della prova: | 250-500 regolabile | Imbussolare il diametro di rotazione: | 75 mm e 76 mm |
TUE applicata: | Collegamenti e terminali | Garanzia: | 12 mesi |
Evidenziare: | Apparecchi di prova IEC 62196-1,Apparecchiatura di prova IEC 62196-1 da 10 giri al minuto,Ve conducenti IEC 62196-1 Apparecchiatura di prova |
1Introduzione di apparecchi per il controllo dei danni ai conduttori VE:

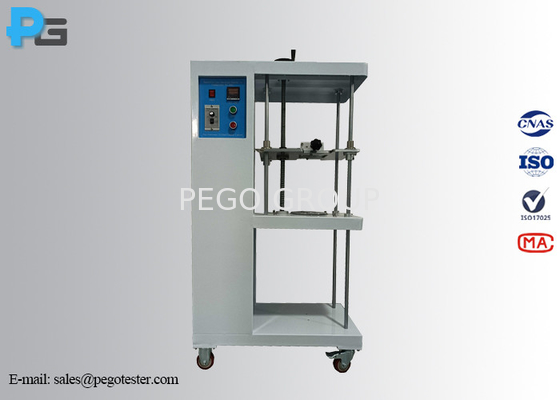

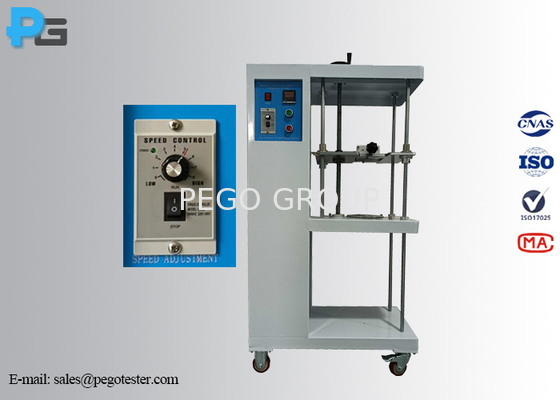

L'apparecchio per il controllo dei danni ai conduttori EV è progettato per soddisfare i requisiti di prova di cui alla sezione 13.3 figura 12 della norma IEC 62196-1, sezione 12 della norma IEC 60884-1:2022.2.5 e figura 13, IEC60669-1, punto 12.2.5 e figura 9, IEC62052-31, punto 6.9.7.3 (per la prova di flessione). L'apparecchio ha una struttura a vite di guida, è composto da cassa, massa, busco, ecc. Il numero di prove può essere predisposto prima dell'uso, quando i tempi di prova fissati sono raggiunti,l' apparecchio si fermerà automaticamente e avvierà l' allarmeL'apparecchio è utilizzato per verificare se il terminale con fissaggio a vite o senza vite può resistere allo sforzo meccanico in uso normale.e valutare se la progettazione e la struttura del terminale di fissaggio a vite soddisfano i requisiti di non danneggiare eccessivamente il conduttore quando lo fissano.
Metodo di prova:
L'estremità del conduttore è passata attraverso una bussola di dimensioni appropriate in una piastra, posizionata ad un'altezza H sotto l'accessorio, come indicato nella tabella 3.,in modo tale che la sua linea centrale descriva un cerchio di 75 mm di diametro, concentrico con il centro dell'unità di fissaggio nel piano orizzontale.
La distanza tra la bocca dell'unità di fissaggio e la superficie superiore della buscia deve essere entro 15 mm dell'altezza di cui alla tabella 3.torsione o rotazione del conduttore isolato. Una massa, come specificato nella tabella 3, è sospesa dall'estremità del conduttore.
Durante la prova, il conduttore non deve scivolare fuori dall'unità di fissaggio né rompersi vicino all'unità di fissaggio.
I terminali non devono danneggiare il conduttore in modo tale da renderlo non idoneo ad un ulteriore utilizzo.
2. Specificazione dell'apparecchio per il controllo dei danni ai conduttori EV:
Modello | PG-ADG | PG-ADG1 | PG-ADG2 |
Modalità di controllo | Controllo elettrico | ||
Stazione di lavoro | 1 | ||
Velocità di lavoro | 10 ± 2 r/min | ||
Diametro di rotazione della bussola | 75 mm | ||
Tempo di prova | 0-99min59s (il tempo di prova può essere predefinito e si arresta automaticamente al termine del tempo) | ||
Massa configurata | 0.3kg, 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 00,3 kg,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg |
Altezza di prova | 260 mm, 280 mm | 260mm, 280mm, 300mm | 260mm, 280mm, 300mm, 320mm, 343mm |
Diametro dell'apertura della buscia | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
Modalità di regolazione dell'altezza | Regolabile manualmente | ||
Sezione trasversale massima del conduttore che può essere testata | ≤ 10,0 mm2 | ≤ 25,0 mm2 | ≤ 50,0 mm2 |
Dimensione e peso | L530mm*D500mm*H800mm/80kg | ||
Potenza di lavoro | AC220±10%, 50/60 Hz | ||
Condizioni di lavoro | 5-35°C (temperatura), 30%-90%RH. | ||
Conformità alla norma | IEC 60884-1, punto 12.2.5/figura 13
| IEC 60669-1, punto 12.2.5/figura 9 | IEC 62052-31 clausola 6.9.7.3/figura H.1 |
Tabella 3 - Valori di flessione sotto prova di carico meccanico
Area nominale della sezione trasversale (mm2) | Diametro della buscia (mm) | Altezzaa) | Massa |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35.0 | 14.5 | 300 | 6.8 |
50.0 | 15.9 | 343 | 9.5 |
70.0 | 19.1 | 368 | 10.4 |
95.0 | 19.1 | 368 | 14.0 |
120.0 | 22.2 | 406 | 14.0 |
150.0 | 22.2 | 406 | 15.0 |
185.0 | 25.4 | 432 | 16.8 |
240.0 | 28.6 | 464 | 20.0 |
300.0 | 28.6 | 464 | 22.7 |
400.0 | 31.8 | 495 | 50.0 |
500.0 | 38.1 | 572 | 50.0 |
630.0 | 44.5 | 660 | 70.3 |
Se una bussola con il diametro del foro indicato non è sufficiente per ospitare il conduttore senza legame, può essere utilizzata una bussola con il foro più grande successivo. | |||
a)Tolleranza di altezza H: ± 15 mm |
