Materiale del corpo: | SUS304 acciaio inossidabile | Configurazione: | R200 a R1600 tubi oscillatori, giradischi, doppioni |
---|---|---|---|
Norma di riferimento: | IEC60529, IEC61851, IEC62196-1 | Controller: | PLC+Touch Screen |
Input: | 220V/50Hz | Applicazione: | Fabbricazione di apparecchiature per la produzione di energia elettrica |
Evidenziare: | Equipaggiamento di prova per la pioggia in tubi oscillanti EV,R200 Attrezzatura per la prova della pioggia in tubi oscillanti,R1600 Apparecchiature per la prova della pioggia in tubi oscillanti |

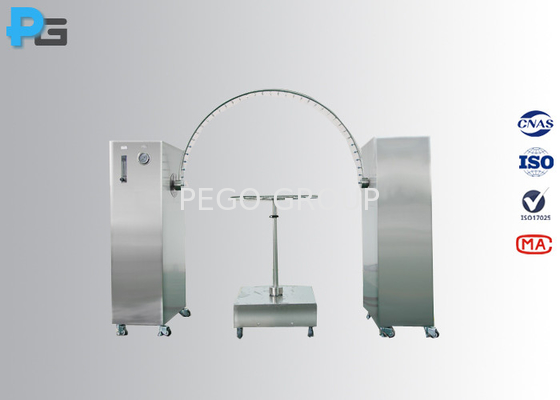

R200 a R1600 Apparecchiature per la prova di tubi oscillanti per la prova IPX3 e IPX4, per verificare l'inclosura del veicolo elettrico e dei suoi accessori contro l'ingresso di acqua
1Introduzione:
L'apparecchiatura di prova per tubi oscillanti da R200 a R1600 è progettata secondo la clausola 14 della norma IEC 60529.2.3 e 14.2.4 per la prova IPX3 e IPX4. La prova IPX4 può essere applicata al connettore per veicoli per uso esterno, alla presa del veicolo elettrico, alla presa della presa del veicolo elettrico, all'alloggiamento dell'attrezzatura di alimentazione del veicolo elettrico e all'alloggiamento del veicolo elettrico secondo la clausola 12 della norma IEC 61851.4.2 e della clausola 20 della norma IEC 62196-1.2.
L'apparecchiatura è integrata con tubi oscillanti (da R200 a R1600), giradischi, doppia colonna (integrata con serbatoio dell'acqua, unità di controllo, flussometri, manometro, filtro dell'acqua, ecc.).Il tubo oscillante può essere sostituito per adattarsi a vari campioni. 4 ruote sono posizionate sul fondo del telaio per farlo muovere facilmente.
Per la prova IPX4, il tubo oscillante ha fori di spruzzo su tutto il 180° del semicerchio, il flusso totale è regolato secondo i requisiti standard e misurato con un flussometro.Il tubo oscilla ad un angolo di quasi 3600, 1800su entrambi i lati della verticale, e tempo per una oscillazione completa (2*3600La durata del test è di 10 minuti.
2. Caratteristiche
● Per i test IPX3 e IPX4
● Il guscio dell'attrezzatura e il giradischi sono realizzati in acciaio inossidabile SUS304#, per garantire l'inossidabilità.
● Adotta una struttura a doppio pilastro, facile da installare e stabile nella rotazione.
● Equipaggiare l'attrezzatura con trondelli regolabili, che facilitano il movimento.
● Misure di filtraggio: il filtro standard ad alta precisione può filtrare le impurità nell'acqua del rubinetto; l'elemento filtro può essere sostituito regolarmente.
● Il serbatoio dell'acqua è integrato nell'attrezzatura, auto per controllare il livello dell'acqua con l'aiuto di Valvola a sfera galleggiante dell'acqua,e allarme ad alto o basso livello per proteggere dai danni causati da bassi livelli d'acqua.
● Azionamento a tubo oscillante: adotta il motore di servizio Panasonic, con caratteristiche di basso rumore e alta precisione.
● Azionamento girante: adotta un motore passo a passo di marca cinese, può regolare la velocità e l'angolo tramite touch screen e controllare automaticamente le direzioni (adatta ai campioni per fare il test dal vivo).
● Impostazione dell'ora di alimentazione: disattivazione: 0-999min-alimentazione: 0-999min-alimentazione: 0-999min-disattivazione: 0-999min
● Componenti di controllo: touch screen da 7 pollici + PLC Panasonic.
● Preimpostazione delle procedure di prova IPX3 e IPX4, gli utenti devono solo selezionare il livello di impermeabilità e l'apparecchiatura eseguirà la prova in conformità con i requisiti standard.
3. Parametri
Modello | IPX34C | |||||||
Radio del tubo | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
Dimensioni esterne | L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. | |||||||
Tasso di consegna | 0~10L/min | |||||||
Diametro del giradischi | Φ1000 mm, Φ800 mm, Φ600 mm | |||||||
Altezza del giradischi | 1750~2350 mm | |||||||
Apertura degli ugelli | 0.4 mm | |||||||
Diametro interno del tubo | 15 mm | |||||||
Capacità del serbatoio dell'acqua | 30L | |||||||
Angolo del tubo | 1200(IPX3), 3600(IPX4) o definito dall'utente | |||||||
Velocità di rotazione del tubo | 4s per 2*1200, 12 per 2*3600o definito dall'utente | |||||||
Materiale di tubo | SUS304 acciaio inossidabile | |||||||
velocità di rotazione del giradischi | 1~5 r/min | |||||||
Capacità di carico massima del giradischi | 50 kg | |||||||
Metodo di rotazione del giradischi | Alternazione in avanti o in avanti e indietro | |||||||
Protezione | Fuga elettrica, idropenia, cortocircuito | |||||||
Potenza di lavoro | AC 220V/50Hz, 1KW (cavo attivo + cavo neutro + cavo a terra protettivo) | |||||||
Condizioni di lavoro | 5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressione) |
4Domande frequenti
1) Possiamo selezionare il raggio del tubo oscillante?
Pego: Sì, l'utente può acquistare solo il tubo oscillante desiderato.
2) C'è qualche differenza sul tubo oscillante per il test IPX3 e IPX4?
Pego: Sì, secondo i requisiti standard: per la prova IPX3, il tubo oscillante ha fori di spruzzo su un arco di 60° su entrambi i lati del punto centrale; per la prova IPX4,il tubo oscillante ha fori di spruzzo su tutto il 180° del semicerchioIl tubo oscillatore progettato da Pego può essere utilizzato per eseguire test IPX3 e IPX4 con lo stesso tubo oscillatore.
3) Possiamo personalizzare la capacità portante del giradischi?
Pego: Sì, il giradischi normale può sopportare i campioni con un peso inferiore a 50 kg, ma supportiamo il servizio personalizzato.
4) Che tipo di acqua si può usare?
Pego: l'acqua di purezza è raccomandata in anticipo, questo ridurrà il rischio di intasamento dell'ugello.
5) Qual è la stabilità della doppia colonna?
Il nostro progetto è abbastanza stabile, e la parte inferiore delle due colonne è dotata di ruote, che consentono agli utenti di muovere liberamente l'attrezzatura.bloccare le ruote e i piedi coppe stabilizzerà l'attrezzatura su una superficie piana.
6) È possibile riciclare l'acqua?
No, questa è un'apparecchiatura di tipo aperto, l'acqua non può essere riciclata.apparecchiature di tipo cameraper opzione.
7) Fornisce il servizio di installazione in loco?
Pego: In realtà, l'attrezzatura non avrà bisogno di un servizio di installazione in loco.
8) Qual è il periodo di garanzia? e come possiamo ottenere il servizio post-vendita?
Pego: il periodo di garanzia è di 12 mesi dal ricevimento della merce. il 95% dei problemi post-vendita può essere risolto dal nostro team di ingegneri attraverso il servizio remoto.I clienti riceveranno una risposta entro 24 ore nel giorno lavorativo dopo aver segnalato il problemaSecondo la nostra esperienza, la maggior parte dei problemi possono essere rimossi con la guida del nostro ingegnere, solo una piccola parte dei problemi sono causati da parti difettose,Questo perché usiamo i componenti di marcaSe le parti sono danneggiate, ne invieremo una nuova per la sostituzione, le nuove parti saranno caricate gratuitamente entro il periodo di garanzia.E anche il nostro team eigneer vi insegnerà come sostituire le parti danneggiate.
