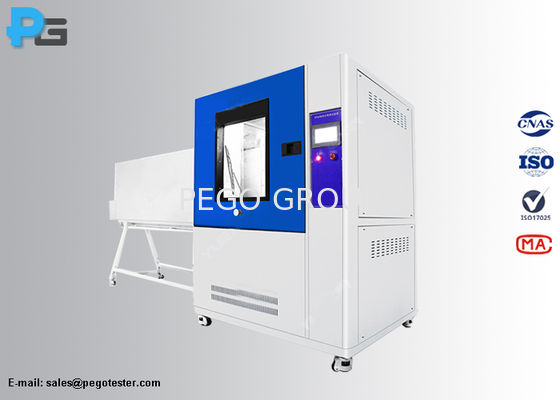

Camera di prova termica a prova di getto ad alta pressione IEC60529 ISO20653 per IPX5 IPX6 IPX9K
Camera di prova a getto ad alta pressione e alta temperatura IEC60529 / ISO20653 per IPX5 IPX6 IPX9K
Introduzione
La camera di prova a getto ad alta pressione e alta temperatura IPX69K è progettata secondo gli standard IEC60529, DIN40050-9 figura 7 e ISO20653 figure 8 e 9. Questa apparecchiatura esegue test IPX5, IPX6, IPX6K e IPX9K con parametri definiti dall'utente tramite un touch screen LCD da 7 pollici e un sistema di controllo automatico PLC (Panasonic). Costruita con ugelli, piattaforma girevole e scatola interna in acciaio inossidabile, include una presa impermeabile integrata per test dal vivo. Ideale per apparecchiature elettriche in veicoli stradali, motori, componenti elettrici e test di impermeabilità di parti di automobili, consente la valutazione delle prestazioni e il miglioramento del prodotto.
Getto d'acqua IPX5
L'acqua proiettata da un ugello (6,3 mm) contro l'involucro da qualsiasi direzione non deve avere effetti dannosi. Durata del test: almeno 15 minuti, volume: 12,5 litri al minuto, pressione 30 kPa a una distanza di 3 m.
Getto d'acqua potente IPX6
L'acqua proiettata in potenti getti (ugello da 12,5 mm) contro l'involucro da qualsiasi direzione non deve avere effetti dannosi. Durata del test: almeno 3 minuti, volume: 100 litri al minuto, pressione 100 kPa a una distanza di 3 m.
Getto d'acqua potente IPX6-K con pressione aumentata
L'acqua proiettata in potenti getti (ugello da 12,5 mm) contro l'involucro da qualsiasi direzione, a pressione elevata, non deve avere effetti dannosi. Durata del test: almeno 3 minuti, volume d'acqua: 75 litri al minuto, pressione: 1000 kPa a una distanza di 3 m.
Pulizia a getto d'acqua ad alta pressione/vapore IPX9K
L'acqua proiettata ad alta pressione e alta temperatura contro l'involucro da 4 direzioni (00, 300, 600, 900) non deve avere effetti dannosi. Durata del test: 30 secondi per direzione, volume d'acqua: 14~16 litri al minuto, pressione: 8000~10000 Kpa, temperatura: 80±5℃, distanza del test: da 100 a 150 mm.
Caratteristiche
- Piastra in acciaio di alta qualità, rivestimento con vernice essiccata.
- L'interno e il supporto della camera sono realizzati in acciaio inossidabile SUS304#.
- Touch screen da 7 pollici e componente di controllo principale PLC per un facile funzionamento e controllo automatico.
- Motore passo-passo di alta qualità con velocità e angolo regolabili tramite touch screen.
- Controllo della temperatura IPD con impostazioni touch screen.
- Tempo di prova: regolazione 0-999 minuti, arresto automatico.
- Protezione completa: perdite, mancanza d'acqua, trabocco, cortocircuito e protezione a induzione della porta.
- Serbatoio dell'acqua integrato con capacità di riciclaggio, controllo della valvola a sfera e allarme di basso livello dell'acqua.
- Finestra di osservazione trasparente con vetro temperato e luce LED per il monitoraggio del test.
Specifiche
| Modello |
IPX69K |
| Dimensione di lavoro (mm) |
1200*1200*1200 (L*P*A) |
| Dimensione esterna (mm) |
4200*1380*2050 (L*P*A) |
| Diametro dell'ugello IPX5 |
Φ6.3mm |
| Diametro dell'ugello IPX6 |
Φ12.5mm |
| Distanza di prova per IPX5/6 |
2,8 m (distanza dagli ugelli al centro della piattaforma girevole) |
| Metodo di fissaggio dell'ugello |
Fissaggio meccanico (angolo dell'ugello automatico o programmabile regolabile) |
| Numero di ugelli per IPX9K |
4 |
| Posizione degli ugelli |
00, 300, 600, 900 (distribuzione verticale) |
| Distanza di prova per IPX9K |
100~200 mm (regolabile) |
| Tempo di prova |
30 secondi per posizione |
| Peso sopportabile |
50 kg |
| Tempo di prova |
0~9999 secondi (preimpostabile) |
| Diametro della piattaforma girevole |
Φ600mm |
| Modalità di sollevamento della piattaforma girevole |
Regolabile manualmente |
| Portata di IPX5 |
12,5±0,625 (L/min) |
| Portata di IPX6 |
100±5 (L/min) |
| Temperatura di IPX9K |
RT. O 80±5℃ |
| Pressione dell'acqua di IPX9K |
8000-10000Kpa |
| Velocità di rotazione della piattaforma girevole |
4-10 giri/min (regolabile) |
| Potenza di lavoro |
380v/50Hz, 15KW |
| Potenza EUT |
220V |
| Protezione |
Protezione dalle perdite, protezione dalla mancanza d'acqua, protezione da cortocircuito, protezione a induzione |
