IEC 61010-1 Sezione 8.2.2 Figura 10 Macchina per la prova dell'impatto di caduta di sfere di acciaio per apparecchiature elettriche mediche

IEC 61010-1 Sezione 8.2Figura 10 AcciaioSferaScendiamo.Prova di impattoMacchine per apparecchiature elettriche mediche

1.Introduzione

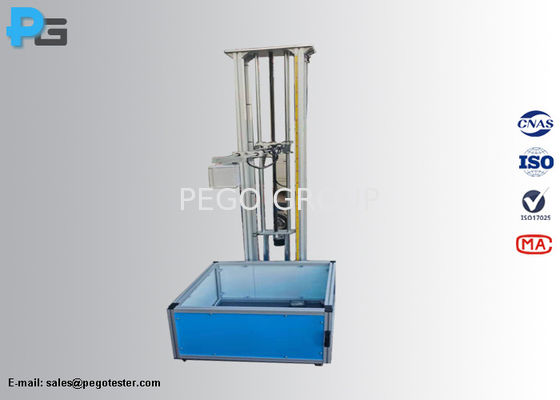

Ilapparecchiature di prova di impatto di caduta di sfere di acciaioè progettato e fabbricato in conformità ai requisiti di cui alla sezione 8.2 della norma IEC 61010-1 e alla sezione 15 della figura 10 della norma IEC 60601-1.3.3, IEC60950-1, punto 4.4.5 e della figura 4A, IEC60598-1, punto 4.13.4, IEC 62368-1 Appendice, clausola T.6 e figura T.1Le diverse sfere di acciaio possono essere configurate in base a diversi requisiti standard.Questo tester utilizza il principio di attrazione elettromagnetica per attrarre varie sfere di acciaio, e rilascia o attira le sfere di acciaio di prova attraverso il rilascio o l'attrazione magnetica generata dalla potenza di accensione e di spegnimento dell'elettromagneto per ottenere l'impatto della sfera di caduta.La palla del pendolo è sollevata da una corda d'acciaio, e l'energia di impatto generata dalla differenza di altezza è quantificata per fornire l'energia di impatto della palla pendolare necessaria per la prova.La configurazione predefinita del tester di impatto a sfera di caduta è sfera di acciaio Φ50 mm, e la sfera di acciaio Φ50.8mm richiesta dalla norma UL è facoltativa.Si prega di prestare attenzione a lubrificarli per la manutenzione per evitare la ruggine.

2.Norme

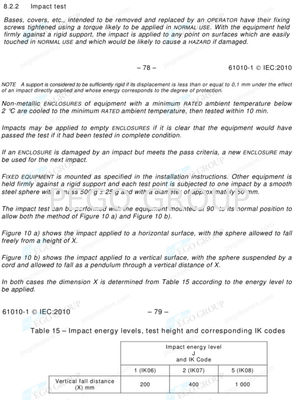

IEC 61010-1 Apparecchiature elettriche mediche - Parte 1: Requisiti generali per la sicurezza di base e le prestazioni essenziali2. e figura 10

IEC60601-1:2020 Apparecchiature elettriche mediche - Parte 1: Requisiti generali per la sicurezza di base e le prestazioni essenziali3.3

IEC60950-1Apparecchiature per la tecnologia dell'informazione  Sicurezza Parte 1: Requisiti generali clausola 4.4.5 e figura 4A

IEC 62368-1 Apparecchiature audio/video, tecnologie dell'informazione e della comunicazione ¢ Parte 1: Requisiti di sicurezza allegato T.6 e figura T.1

IEC 60598-1 Lampade 13.4

3Applicazione

Ildispositivo di prova di caduta di sfere di acciaioè utilizzato principalmente per simulare l'impatto di caduta libera di oggetti ad una certa altezza, al fine di valutare le prestazioni dei materiali, prodotti o strutture correlati.

3.1 Prova delle prestazioni dei materiali

- Valutare la resistenza del materiale: consentendo alla sfera di acciaio di cadere sulla superficie del materiale sottoposto a prova da diverse altezze, osservare la deformazione, la crepa e altre condizioni del materiale sottoposto all'impatto,e quindi giudicare la durezza del materialePer esempio, nella ricerca e nello sviluppo di materiali metallici, si può confrontare la resistenza agli urti dei metalli di diversa composizione o dei processi di trattamento termico,fornendo una base per l'ottimizzazione dei materiali.

- Caratteristiche di stanchezza del materiale di studio: eseguire più prove di impatto di una sfera d'acciaio caduta per simulare i carichi di impatto che i materiali possono sopportare durante l'uso a lungo termine, analizzare l'accumulo di danni da stanchezza nei materiali,e prevedere la durata di servizio dei materiali in applicazioni pratiche.

3.2 Ispezione della qualità del prodotto

- Valutazione delle prestazioni di protezione degli imballaggi: piazzare il prodotto confezionato sotto il dispositivo di prova e lasciare cadere la palla d'acciaio sull'imballaggio per simulare gli impatti che il prodotto può subire durante il trasporto e la manipolazione.Controllare se i materiali e la struttura dell'imballaggio possono proteggere efficacemente il prodotto, in modo da ottimizzare la progettazione degli imballaggi e ridurre i danni dei prodotti durante il processo logistico.

- Prova di resistenza alla caduta dei prodotti elettronici: per i prodotti elettronici come telefoni cellulari e tablet, fissarli sul banco di prova e effettuare test di caduta con sfere d'acciaio per valutare la tolleranza dell'involucro, dello schermocomponenti interniCiò contribuisce a migliorare la progettazione strutturale del prodotto e a migliorare l'affidabilità e la durata del prodotto.

-Ispezione della resistenza dei prodotti in vetro: per i prodotti in vetro quali i contenitori in vetro e i vetri dei vetri dei veicoli, la prova di caduta con sfera di acciaio può rilevare la loro resistenza all'urto,determinare se i prodotti soddisfano le norme di qualità e i requisiti di sicurezza, e garantire la sicurezza dei prodotti durante l'uso normale e gli eventuali impatti accidentali.

3.3 Applicazioni nel settore delle costruzioni e dell'ingegneria

- Prova di resistenza agli urti delle piastrelle: lanciare la palla d'acciaio sulle piastrelle per simulare fattori di impatto naturali come la grandine, valutare la resistenza agli urti delle piastrelle,e fornire un riferimento per la selezione delle piastrelle e il controllo della qualità, assicurando l' impermeabilizzazione e la sicurezza strutturale degli edifici in condizioni meteorologiche avverse

- Ricerche sulla resistenza agli urti del calcestruzzo: mediante la prova di caduta di una palla d'acciaio, studiare la risposta meccanica del calcestruzzo sotto carichi di impatto,e fornire supporto dati per l'applicazione di strutture in calcestruzzo in scenari di ingegneria in cui sono soggette a impatto, quali progetti di protezione militare e strutture resistenti alle esplosioni.

3.4 Nel campo della ricerca scientifica e dell'insegnamento

- fornire supporto dati per la ricerca accademica: Nella ricerca di discipline quali la scienza dei materiali e la meccanica, il dispositivo di prova di caduta di una sfera di acciaio può essere utilizzato per ottenere dati sulla risposta dinamica dei materiali sottoposti a carichi di impatto, come lo stress,tensione, e modelli di deformazione, che forniscono una base sperimentale per l'istituzione e la verifica delle relazioni costitutive dei materiali, modelli teorici di dinamica dell'impatto, ecc.

- Come strumento di dimostrazione didattica: durante il processo di insegnamento delle discipline interessate, utilizzare il dispositivo di prova di caduta della palla d'acciaio per le dimostrazioni in loco, consentendo agli studenti di osservare intuitivamente il fenomeno dell'impatto,comprendere le conoscenze pertinenti quali le proprietà meccaniche dei materiali e la dinamica dell'impatto, e migliorare l'interesse degli studenti per l'apprendimento e la loro capacità di comprendere le conoscenze teoriche.

4.Parametri

4. Figura
