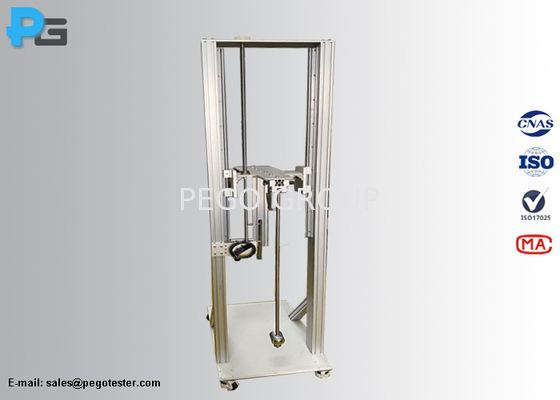

IEC60068-2-75 Appendice D IK01 a IK06 Macchina per la prova dell'impatto sul pendolo

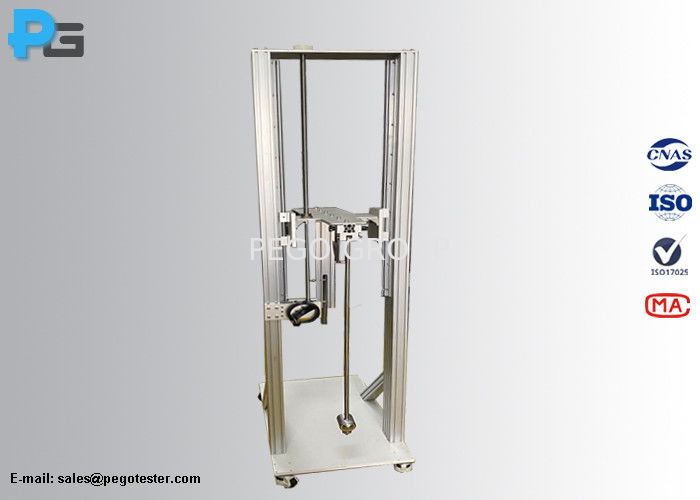

Grande immagine : IEC60068-2-75 Appendice D IK01 a IK06 Macchina per la prova dell'impatto sul pendolo

Dettagli:

Luogo di origine:	Cina
Marca:	Pego Tester
Certificazione:	Third-lab calibration certificate
Numero di modello:	PG-IK11

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD1500-USD5000/set
Imballaggi particolari:	Ognuno confezionato in una cassa di legno
Tempi di consegna:	25 giorni lavorativi
Termini di pagamento:	T/T, Western Union, MoneyGram

Contatto

Descrizione di prodotto dettagliata

Configurazione:	2J a 50J Elementi di colpo	Modalità di rilassamento:	Con comando a motore
Metodo di impatto:	Impatto a pendolo e impatto verticale	Norme di riferimento:	IEC61851-1, IEC62262, IEC60068-2-75
Livello IK di prova:	Da IK07 a IK11	R/mm:	6, -, 10, 17
f/mm:	10, 20, 20, 25	Colpo di sollevamento:	200-1500 mm (per la prova di pendolo e di impatto verticale), 200-2300 mm (per la prova di impatto v
Evidenziare:	Makina per la prova dell'impatto sul pendolo IK06 , Makina per la prova dell'impatto sul pendolo IK01 , IEC60068-2-75 Macchina per la prova dell'impatto del pendolo

IEC 60068-2-75Appendice D IK01 a IK06 Macchina di prova di impatto con pendolo

1.Introduzione

IlMakina di prova di impatto del pendolo IKè un dispositivo per la prova di impatto per materiali quali gusci o vetro.55, IEC62262 e GB/T20138 è utilizzato principalmente per la prova di impatto di campioni di materiali non metallici o prodotti come plastica, vetro e ceramica.È uno strumento di prova per valutare la resistenza agli urti dei materialiSecondo le norme IK IEC62262 e GB/T20138, questa macchina di prova contiene solo cinque elementi di impatto: IK07, IK08, IK09, IK10 e IK11.Il martello viene rilasciato manualmente e il campione di prova di urto (EUT) viene gettato orizzontalmenteQuesto dispositivo è spesso utilizzato negli standard di illuminazione per i test di impatto sul vetro non temperato.

2- Standard.

IEC60068-2-75 Prova ambientale  Parte 2-75: prove  Prova Eh: prove a martello

IEC 62262 Prova ambientale per prodotti elettrici ed elettronici Parte 2:Metodi di prova - Prova Eh:Prove a martello

3. Parametri

Pipa oscillante	tubo in acciaio 1 (lunghezza: 1000 mm, diametro esterno: 15,9 mm, spessore: 1,5 mm) per energia 10J/20J/50J tubo di acciaio 2 (lunghezza: 1000 mm, diametro esterno: 16 mm, spessore: 0,5 mm) per energia 5J tubo di acciaio 3 (lunghezza: 1000 mm, diametro esterno: 9,0 mm, spessore: 0,5 mm) per energie non superiori a 2J
Angolo di impatto	0 ~ 90⁰
Altezza di caduta	0-500 mm regolabile, display del quadrante
Colpo di sollevamento	200-1200 mm
Martelli da impatto	Elementi di rilievo: 2J/0,5KG per la prova IK07, 5J/1,7KG per la prova IK08, 10J/5KG per la prova IK09, 20J/5KG per la prova IK10, 50J/10KG per la prova IK11, in acciaio
Metodo di rilascio del martello	Rilascio manuale
Fabbricazione di apparecchi di montaggio	Piastra di montaggio piatta, angolo regolabile da 0 a 90°, dotata di fori a vite M6

Nota:

La configurazione standard comprende martelli da 0,5 kg, 1,7 kg e 5 kg per la prova IK 07 a IK 10, il martello da 10 kg per la prova 50J è un dispositivo opzionale.

Caratteristiche degli elementi sorprendenti
Energia/J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Massa equivalente ± 2% kg	0.25(0.2)	0.5	1.7	5	5	10
Materiale	Fabbricazione a partire da fibre sintetiche	acciaio
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/mm	Dipende.

Altezza di caduta
Energia/J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Massa equivalente/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altezza di caduta ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500

Gradi di protezione contro gli impatti meccanici esterni

IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
0.14J	0.2J	0.35J	0.5J	0.7J	1J	2J	5J	10J	20J

4. manutenzione

4.1 Il dispositivo è di fabbricazione puramente meccanica e deve essere mantenuto regolarmente, con frequente lubrificazione delle viti e dei cuscinetti.

4.2 Il dispositivo è severamente esente da impatto senza carico, vale a dire deve esserci un oggetto sotto l'elemento che colpisce

4.3 Rimuovere gli elementi di urto quando il dispositivo è in stato di non funzionamento.

4.4 Ispezionare prima dell'uso, assicurandosi che l'apparecchio sia posizionato a livello.

4.5 Condizione di lavoro: 5~35°C (temperatura), 45~75% (R.H.)

5. Dati
