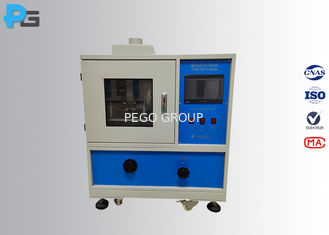

IEC60112 Apparecchio di prova dell'indice di tracciamento delle prove di infiammabilità
1Introduzione
Ilapparecchio di prova dell'indice di tracciamentoè progettato secondo le norme IEC 60112, GB/T 4207, IEC 62368-1, punto 5.4.3.3, IEC60598-1, punto 13.4, IEC60601-1, punto 8.9.1.7, IEC60335-1, punto 29, IEC61010-1, punto 6.7.1.3, IEC60884-1, punto 28.2, e BS1363-1 sezione 8.2 Appendice C. È ampiamente utilizzato nelle prove di materiali su lampade, elettrodomestici, apparecchi informatici/AV e accessori elettrici.indice di resistenza di tracciamentoL'indice di tracciamento misurato dal tester di indice di tracciamento può identificare il livello di resistenza al tracciamento delle materie prime utilizzate nelle apparecchiature elettriche che lavorano in un ambiente umido.dispositivo di prova dell'indice di tracciamentoè dotato di un touch screen a colori da 7 pollici, PLC, pompa di titolazione di grado medico importata, regolatore di tensione ad alta potenza ed elettrodi di platino puro.
2- Standard.
- IEC 60112 Metodo per la determinazione della prova e degli indici di tracciamento comparativi dei materiali isolanti solidi
- IEC 60598-1 Lampade Parte 1: Requisiti generali e prove clausola 13.4
- IEC 62368-1 Apparecchiature audio/video, tecnologie dell'informazione e delle comunicazioni ¢ Parte 1: Requisiti di sicurezza clausola 5.4.3.3
- IEC 60601-1 Apparecchiature elettriche mediche - Parte 1: Requisiti generali per la sicurezza di base e le prestazioni essenziali9.1.7
- IEC 60335-1 Apparecchi elettrici per uso domestico e simili
- IEC 61010-1 Apparecchiature elettriche mediche - Parte 1: Requisiti generali per la sicurezza di base e le prestazioni essenziali7.1.3
- IEC 60884-1 Pizze e prese per usi domestici e simili Parte 1: Requisiti generali clausola 28.2
- BS1363-1 13 Stecche, prese di corrente, adattatori e unità di connessione A Parte 1: Specifica per le prese di corrente ricaricabili e non ricaricabili
3. Parametri
| Sistema di controllo |
schermo touch colorato da 7 pollici + PLC |
| Materiale per elettrodi |
purità di platino (Pt) ≥ 99% |
| Dimensione dell'elettrodo |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), lunghezza ≥ 12 mm, angolo di taglio: 30°±2° |
| Distanza dell'elettrodo |
40,0 mm±0,1 mm, angolo: 60°±5° |
| Pressione dell'elettrodo |
10,00±0,05N |
| tensione dell'elettrodo |
100 ~ 600V |
| Altezza delle gocce |
35 mm±5 mm regolabile |
| Dimensioni delle gocce |
20 gocce: 0,380g~0,480g, 50 gocce: 0,997g~1,147g |
| Intervallo delle gocce |
30s±5s, 50 gocce: 24,5min±2min |
| Resistenza delle soluzioni di prova |
Soluzione A: 0,1%NH4Cl, 3,95±0,05Ωm, soluzione B: 1,98±0,05Ωm |
| Numero di gocce |
0~9999 (preimpostabile, registrabile e visualizzabile) |
| Velocità del vento di prova |
0.2 m/s |
| Caduta di corrente di cortocircuito |
1.0A±0.1A diminuzione del 10% |
| Indicatore di perdita |
0.50A±10%, 2.00s±10% |
| Norme |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Accessori |
Sistema di gocciolante, vetro, blocco di misura, elettrodi, ecc. |
| Dimensione esterna |
800 mm (W) * 500 mm (D) * 970 mm (H) |
| Potenza di lavoro |
220V/50Hz, 1KVA |
4Cos'è PTI?
L'indice PTI si chiama Indice di tracciamento di prova, è il valore di tensione del materiale sottoposto a 50 gocce di elettrolita senza tracciamento elettrico, l'unità è volt.
5Che cos'e' la CTI?
Il valore di tensione più elevato al quale la superficie del materiale può resistere a 50 gocce di elettrolita senza formare tracciamento elettrico, l'unità è volt.
6Quali soluzioni di prova verranno utilizzate?
Si utilizza normalmente la soluzione A. Si dissolve circa 0,1 T in massa di cloruro di ammonio anidro (NH4Cl) di grado reagente analitico, di purezza non inferiore al 99,8% e non inferiore al 99,8%,in acqua deionizzata per ottenere una resistività di (3.95±0.05) Ωm a (23±1) °C.
7. Figura
