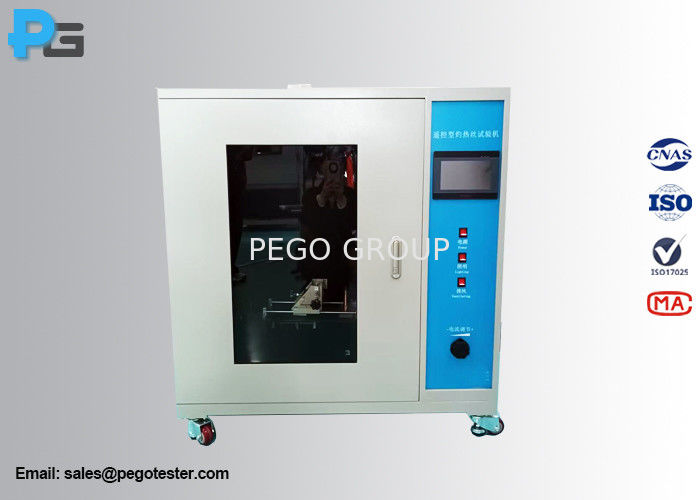

IEC 60695-2-10 Dispositivo di prova del filo incandescente per la prova dell'inflamabilità
1Introduzione
Il telecomandoApparecchio di prova del filo incandescenteè progettato secondo i requisiti della norma IEC 60695-2-10, GB/T 5169.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC 62368-1, sezione 6.3.1, IEC60598-1 Sezione 13.3.2, IEC60335-1, sezione 30.1È ampiamente utilizzato nei test dei materiali su lampade, elettrodomestici, apparecchiature IT/AV e accessori elettrici.L'apparecchiatura utilizza la tecnologia di simulazione per valutare il rischio di incendio causato da sollecitazioni termiche in breve tempo da fonti di calore quali componenti incandescenti o resistori di sovraccarico.L'apparecchio di prova del filo incandescente è dotato di un touch screen a colori da 7 pollici, PLC, motore di trasmissione, filo incandescente, coppia termica Omega importata, dispositivo di regolazione della corrente ad alta potenza, tavola di pino, carta,e un telecomando a 4 pulsanti.
2- Standard.
- IEC 60695-2-10 - Prova del pericolo d'incendio - Parte 2-10: Metodi di prova basati su filo incandescente/fili caldi Apparecchiato a filo incandescente e procedura di prova comune
- IEC 60695-2-11 Prova del pericolo d'incendio - Parte 2-11: Metodi di prova basati sul filo incandescente/caldo - Metodo di prova di infiammabilità del filo incandescente per i prodotti finali (GWEPT)
- IEC 60695-2-12 Prova del pericolo d'incendio - Parte 2-12: Metodi di prova basati sul filo incandescente/caldo - Metodo di prova dell'indice di infiammabilità del filo incandescente (GWFI) per i materiali
- IEC 60695-2-13 Prova del pericolo d'incendio - Parte 2-13: Metodi di prova basati sul filo incandescente/caldo - Metodo di prova della temperatura di accensione del filo incandescente (GWIT) per materiali
- IEC 62368-1:2018 Apparecchiature audio/video, tecnologie dell'informazione e della comunicazione Parte 1: Requisiti di sicurezza Clausola 6.3.1
- IEC60598-1 Lampade Parte 1: Requisiti generali e prova> Clausola 13.3.2
- IEC 60335-1 Apparecchi elettrici per uso domestico e simili1
- IEC 60884-1 Pizze e prese per usi domestici e simili Parte 1: Requisiti generali Clausola 28.1.2
- AS/NZS3112 Specificativo di omologazione e prova - Stecche e prese di corrente allegato J4.8.4.1
3Cos'è il test del filo luminoso?
La prova del filo incandescente è una prova di sicurezza elettrica progettata per valutare le proprietà di resistenza alle fiamme dei materiali di plastica utilizzati nei dispositivi elettrici.Il suo scopo è quello di proteggere contro il rischio di incendio da parti surriscaldate o elettricamente alimentate che possono causare l'infiammazione del materiale plasticoIl filo incandescente simula una parte surriscaldata che poi entra in contatto con materiali plastici.
Indice di infiammabilità del filo incandescente GWFI. entro 30 secondi dalla rimozione del filo incandescente, se la fiamma del campione di prova è spenta, la carta crepe confezionata sotto il campione non si accende,e il campione non si accendeSe le condizioni di cui sopra non sono soddisfatte, è necessario selezionare una temperatura inferiore per la prova.La temperatura massima che può essere raggiunta da tre esperimenti consecutivi più 25k è la temperatura di illuminazione del filo incandescente.
GWIT temperatura di accensione del filo incandescente, GWIT è la temperatura più bassa alla quale il materiale si accende e il tempo di combustione supera i 5 s quando l'elemento di riscaldamento è a contatto con il campione.
4. Parametri
| Fornitore di alimentazione |
AC 220V/50Hz, 700Wmax. |
| Sistema di controllo |
7 pollici touch screen a colori + PLC |
| Ciclo a filo incandescente |
Diametro: 4 mm ± 0,04 mm
Materiale: Ni/Cr ((80/20)
|
| Pressione sul campione di prova |
00,95N±0,1N |
| Volume della camera |
≥ 0,5 m3, sfondo nero opaco, luminosità ≤ 20Lux, ventilatore di scarico integrato, foro di scarico: Φ100mm |
| profondità massima di penetrazione |
7 mm ± 0,5 mm (regolabile) |
| Termocoppia |
Omega,
Diametro: Φ1mm tipo K,
Materiale: tipo K
|
| Timer |
Integrato in PLC
Accuratezza: ± 0,1 s
|
| Modalità di guida |
Automatico, con telecomando a 4 pulsanti |
| Dimensione |
1100 mm*630 mm*1300 mm |
5. Dati
