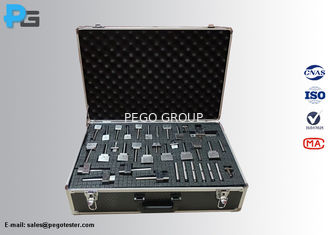

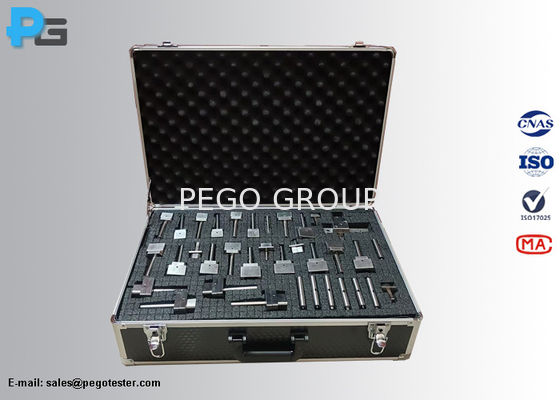

| Norme |
Numero della figura e nome del calibro |
Scopo della prova |
| IEC60320-3 |
Figura 2 - Go Gauge per i connettori alla scheda standard C1 |
Per verificare se il connettore C1 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 3 - Go Gauge per i connettori alla scheda standard C5 |
Per verificare se il connettore C5 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 4 - Gauge di riferimento per i connettori alla scheda standard C7 |
Per verificare se il connettore C7 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 5 - Gauge di riferimento per i connettori a ingresso laterale alla scheda standard C7 |
Per verificare se il connettore C7 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 6 - Non Go Gauge per i connettori per fogli standard C1 |
Per verificare se il connettore C1 non può essere inserito nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 7 - Non Go Gauge per i connettori delle schede standard C1, C5 e C7 |
Per verificare che i connettori C1, C5 e C7 non possano essere inseriti nel gauge con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 8 - Dispositivo di non avvio per i connettori delle schede standard C1 e C7 |
Per verificare che i connettori C1 e C7 non possano essere inseriti nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 9 - Lame per verificare la resistenza alla deformazione della parte anteriore dei connettori alla scheda standard C7 |
Per il connettore 2.5A per apparecchiature di classe II secondo la scheda standard C7 deve essere sufficientemente resistente alla deformazione. |
| IEC60320-3 |
Figura 10 - Indicatore di non funzionamento per le prese di ingresso dell'apparecchio alla scheda standard C8, C8A e C8B |
Quando il manometro è inserito tra le arcate delle prese di ingresso C8, C8A e C8B dell'apparecchio con una forza di 30n, non deve toccare il fondo dell'entrata. |
| IEC60320-3 |
Figura 11 - Go Gauge per i connettori alla scheda standard C9 |
Per verificare se il connettore C9 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 12 - Non Go Gauge per i connettori alla scheda standard C9 |
Per verificare se il connettore C9 non può essere inserito nel gauge con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 13 - Dispositivo di calibrazione per le prese di ingresso degli apparecchi a fogli standard C10 |
Per verificare se il manometro può inserirsi completamente nell'ingresso del dispositivo C10 con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 14 - Go Gauge per i connettori alla scheda standard C13 |
Per verificare se il connettore C13 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 15 - Non Go Gauge per i connettori per le schede standard C13 e C17 |
Per verificare che i connettori C13 e C17 non possano essere inseriti nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 16 - Go Gauge per gli ingressi dell'apparecchio alle schede standard C14, C16 e C18 |
Per verificare se il manometro è in grado di inserirsi completamente nelle prese C14, C16 e C18 dell'apparecchio con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 17 - Go Gauge per i connettori alla scheda standard C15 |
Per verificare se il connettore C15 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 18 - Gauge di riferimento per i connettori alla scheda standard C17 |
Per verificare se il connettore C17 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 19 - Gauge di riferimento per i connettori alla scheda standard C19 |
Per verificare se il connettore C19 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 20 - Dispositivo di calibrazione per le prese di ingresso degli apparecchi alle schede standard C20 e C24 |
Per verificare se il manometro può inserirsi completamente nelle prese di ingresso C20 e C24 dell'apparecchio con una forza non superiore a 60N |
| IEC60320-3 |
Figura 21 - Gauge di riferimento per i connettori alla scheda standard C21 |
Per verificare se il connettore C21 può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 22 - Dispositivo di calibrazione per gli ingressi dell'apparecchio nella scheda standard C22 |
Per verificare se il manometro può inserirsi completamente nelle prese di ingresso dell'apparecchio C22 con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 23 - Gauge di riferimento per i connettori alla scheda standard C23 |
Per verificare se il manometro può inserirsi completamente nelle prese di ingresso dell'apparecchio C23 con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 24 - Non Go Gauge per i connettori delle schede standard C13, C15 e C17 |
Per verificare se i connettori C13, C15 e C7 non possono essere inseriti nel gauge con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 25 - Go Gauge per i connettori alla scheda standard C15A |
Per verificare se il connettore C15A può inserirsi completamente nel calibro con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 26 - Dispositivo di misura per le prese di ingresso dell'apparecchio alla scheda standard C16A |
Per verificare se il connettore C16A può inserirsi completamente nel gauge con una forza non superiore a 60N |
| IEC60320-3 |
Figura 27 - Passaggio del calibro delle prese di alimentazione degli apparecchi alla scheda standard F |
Per verificare se il manometro può inserirsi completamente nell'ingresso dell'apparecchio F con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 28 - Passaggio del calibro per le prese di alimentazione degli apparecchi alla scheda standard H |
Per verificare se il manometro è in grado di inserirsi completamente nell'ingresso dell'apparecchio H con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 29 - Gauge per le prese di corrente degli apparecchi alla scheda standard J |
Per verificare se il manometro è in grado di inserirsi completamente nell'ingresso dell'apparecchio J con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 30 - Gauge di passaggio per le prese di corrente dell'apparecchio alla scheda standard L |
Per verificare se il manometro può inserirsi completamente nell'ingresso dell'apparecchio L con una forza non superiore a 60 N |
| IEC60320-3 |
Figura 31 - Dispositivi per il punto di controllo del primo contatto (0.2A) |
Il calibro appropriato deve essere applicato al foro di ingresso di ciascun contatto della presa del connettore con una forza non superiore a 5N. Quando il calibro è completamente inserito,il perno più lungo del gauge (gauge di contatto) deve entrare in contatto e il perno più corto (non gauge di contatto) non deve entrare in contatto. |
| Figura 31 - Dispositivi per il punto di controllo del primo contatto (2.5A) |
| Figura 31 - Dispositivi per il punto di controllo del primo contatto (6A) |
| Figura 31 - Dispositivi per il punto di controllo del primo contatto (10A) |
| Figura 31 - Dispositivi per il punto di controllo del primo contatto (16A-E) |
| Figura 31 - Dispositivi per il punto di controllo del primo contatto (16A-L) |
