IEC 60320-1 Attrezzature per la prova della forza di trazione massima e minima degli accoppiatori degli apparecchi

1Introduzione

Ilattrezzature per la prova della forza di trazione degli accoppiatori di apparecchiè progettato secondo la figura 3 e la figura 4 della norma IEC60320-1 e la clausola 16, per la verifica della forza di trazione massima e minima della presa di presa del connettore/apparecchio.La forza minima di trazione è verificata inserendo il manometro del perno di prova su ciascun singolo connettore/sorgente dell'apparecchio.L'apparecchiatura è composta da armadio di controllo, piastra di montaggio, apparecchio di riscaldamento, presa/connessione della spina, gancio di massa, massa supplementare e massa principale.L'altezza del telaio del dispositivo è di 550 mm, e la distanza tra gli assi delle due colonne è di 150 mm.

Forza massima di trazione: applicare la forza massima di trazione specificata nella norma (forza totale della massa principale, della massa supplementare, del gancio,e il connettore di ingresso/piattaforma dell'apparecchio), il connettore / presa dell'apparecchio non deve rimanere nel connettore di ingresso / spina dell'apparecchio.

* Per la prova degli accoppiatori dell'apparecchio in condizioni di calore o di calore molto elevato,la funzione di riscaldamento deve essere attivata e la prova della forza di trazione massima deve essere avviata dopo aver raggiunto la temperatura specificata.

Forza minima di estrazione: il campione deve essere tenuto in mano, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, il manometro non deve cadere dall'insieme di contatto entro 3 secondi.

2. Parametri

Tabella 5 - Forze massime e minime di ritiro

3. Immagine dei calibri multipiano e monopiano

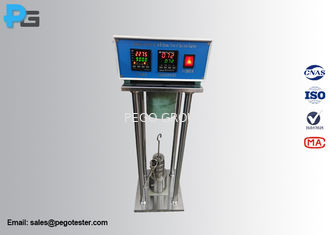

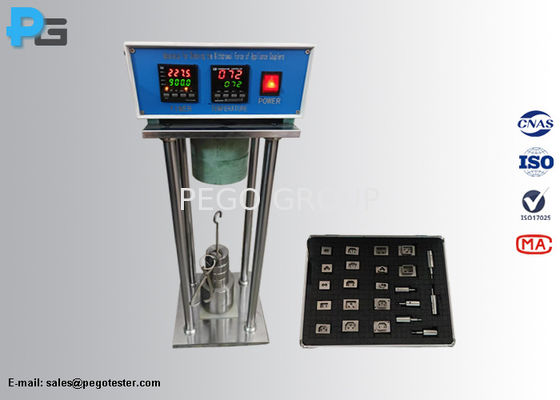

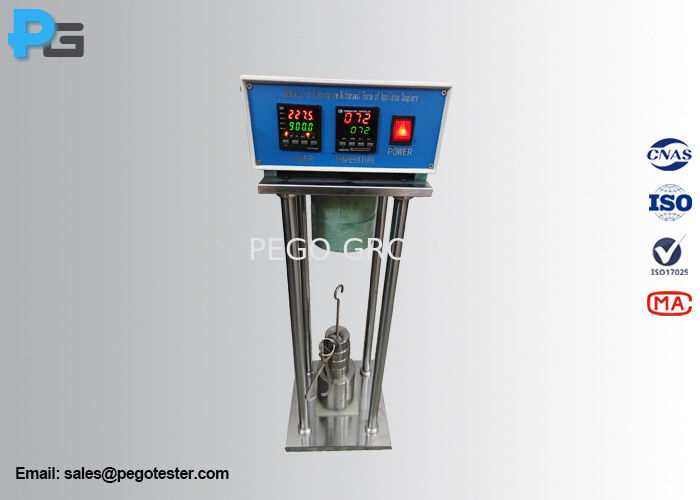

4. La composizione del dispositivo di prova della forza di trazione

Il dispositivo di prova della forza di trazione è costituito da telaio, armadio di comando, piastra di montaggio, dispositivo di riscaldamento, connettore di ingresso/spina dell'apparecchio (dispositivo di misurazione multipiano massimo e dispositivo di misurazione singolo), pinza,massa supplementare e massa principaleIl telaio è in acciaio mate, la massa supplementare. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicIl connettore di ingresso/piattaforma dell'apparecchio (indicatori multi-pin) e gli indicatori mono-pin possono essere personalizzati in base al foglio standard dipresa del connettore/apparecchio.
