IEC 60529 Attrezzature di prova a prova di getto d'acqua per le prove IPX5 e IPX6
1Introduzione
IPX5 e IPX6 Nozzle a getto attrezzature di prova a prova di resistenza all'acqua progettate in conformità alla clausola 14 della norma IEC60529.2.5 e 14.2.6. Gli ugelli a getto sono anche chiamati ugelli a tubo. prova impermeabile simula la condizione di getti d'acqua e getti d'acqua potenti, che è principalmente applicato a prodotti elettronici, apparecchi di illuminazione,componenti elettriciLa prova di impermeabilità può aiutare a giudicare le prestazioni dei prodotti e fornire la base per la progettazione, il miglioramento e l'ispezione.

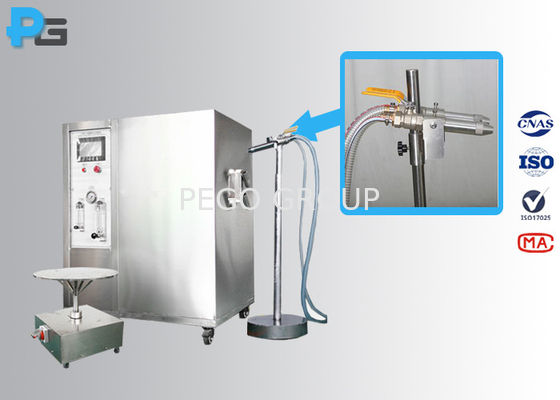

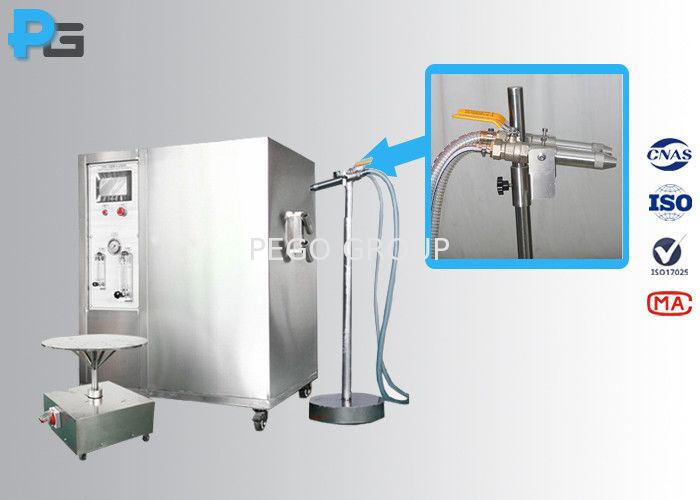

Si tratta di un'apparecchiatura di tipo aperto, che non ha limiti di dimensioni e di peso per il dispositivo sottoposto a prova.5 mm) e portaugelloUn serbatoio ad acqua da 550 litri è integrato nella casella di controllo.

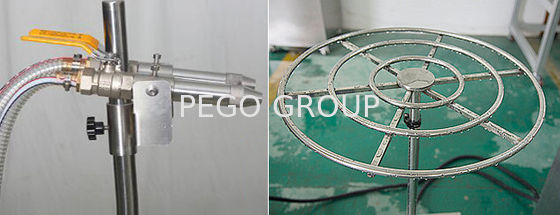

Nozzolo del tubo a getto con diametro interno di 6,3 mm è per il test a prova di getto IPX5, il flusso d'acqua è di 12,5L/min e il tempo di prova è di 1min/m2E almeno 3 minuti. La distanza di prova è di 2,5 metri a 3 metri.
Nozzolo del tubo a getto con diametro interno di 12,5 mm è per test a prova di getto IPX6 forte, il flusso d'acqua è 100L/min e il tempo di prova è 1min/m2La distanza di prova è di 2,5-3 m.
2. Specifica
| Modello |
IPX56A |
| Sistema di controllo |
7 pollici touch screen+Panasonic PLC |
| Dimensioni esterne |
1100 mm*900 mm*1300 mm (L*W*H, casella di controllo)
600 mm*600 mm*800 mm (L*W*H, giradischi)
|
| Serbatoio dell'acqua |
550L, 800*600*1145 (mm), in acciaio inossidabile SUS304 |
| Diametro di apertura dell'ugello IPX5 |
6.3 mm |
| Diametro di apertura dell'ugello IPX6 |
12.5 mm |
| Tasso di consegna per IPX5 (L/min) |
12.5±0.625 |
| Tasso di consegna per IPX6 (L/min) |
100 ± 5 |
| Pressione dell'acqua (Mpa) |
Secondo il requisito standard |
| Controllo del flussometro |
Controllo manuale |
| Distanza dal campione |
2.5 ~ 3m (controllo manuale) |
| Via fissa dell'ugello |
Connessione |
| Diametro del giradischi |
Φ600 mm |
| Potenza del giradischi |
AC220V |
| Materiale |
SUS304 acciaio inossidabile |
| Protezione |
Fuga elettrica, idropenia, cortocircuito |
| Potenza di lavoro |
AC 380V/ 50Hz, 3KW (3 fili di fase 4 + filo di terra protettivo) |
| Condizioni di lavoro |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressione) |
| Fonte idrica |
1) L'utente deve configurare una fonte d'acqua per l'apparecchiatura sul sito di installazione, con una pressione dell'acqua non inferiore a 0,2 MPa, e installare un rubinetto da 4/8 pollici.
2) Il rubinetto non deve essere più di 2 metri di distanza dall'apparecchiatura
|
| Requisito per il sito |
Il pavimento è piatto, il drenaggio è senza ostacoli, il pavimento e le pareti sono impermeabilizzati, e il pavimento scarico o fossato di drenaggio è impostato |
| Requisito per l'interruttore di alimentazione |
1) L'utente deve configurare l'interruttore di protezione contro le perdite dell'aria della capacità corrispondente per l'apparecchiatura nel sito di installazione;e questo interruttore deve essere indipendente per l'utilizzo dell'apparecchiatura
2) È vietato usare interruttori da coltello o prese di corrente
3) L'interruttore di protezione contro le perdite non deve essere più di 2 metri di distanza dall'apparecchiatura
|
3Domande frequenti
1) Possiamo personalizzare la capacità portante del giradischi?
Pego: Sì, il giradischi normale può sopportare i campioni con un peso inferiore a 50 kg, ma supportiamo il servizio personalizzato.
3) Che tipo di acqua si può usare?
Pego: acqua dolce, tuttavia, l'acqua di prova può essere diversa a seconda degli standard del prodotto e degli scopi di prova..Ma in pratica, l'acqua del rubinetto viene utilizzata al massimo, l'apparecchiatura configura 2 filtri dell'acqua.
4) L'acqua può essere riciclata?
No, questa e' un'apparecchiatura di tipo aperto, l'acqua non puo' essere riciclata, ma abbiamo l'apparecchiatura di tipo camera in opzione.
6) Fornisce il servizio di installazione in loco?
Pego: In realtà, l'attrezzatura non avrà bisogno di un servizio di installazione in loco.
7) Qual è il periodo di garanzia? e come possiamo ottenere il servizio post vendita?
Pego: il periodo di garanzia è di 12 mesi dal ricevimento della merce. il 95% dei problemi post-vendita può essere risolto dal nostro team di ingegneri attraverso il servizio remoto.I clienti riceveranno una risposta entro 24 ore nel giorno lavorativo dopo aver segnalato il problemaSecondo la nostra esperienza, la maggior parte dei problemi possono essere rimossi con la guida del nostro ingegnere, solo una piccola parte dei problemi sono causati da parti di guasto,Questo perché usiamo i componenti di marcaSe le parti sono danneggiate, ne invieremo una nuova per la sostituzione, le nuove parti saranno caricate gratuitamente entro il periodo di garanzia.E anche il nostro team eigneer vi insegnerà come sostituire le parti danneggiate.
