Apparecchiature per la prova di tubi oscillanti con acqua spruzzata per la prova IPX4
1Introduzione
Il tubo oscillante è progettato secondo la figura 4, punto 14, della norma IEC 60529.2.3 e 14.2.4, viene applicato per verificare la protezione contro spruzzi (IPX3) e spruzzi d'acqua (IPX4), ed è ampiamente utilizzato nelle industrie dell'elettronica, degli apparecchi di illuminazione, dei componenti elettrici, delle parti di auto, ecc.

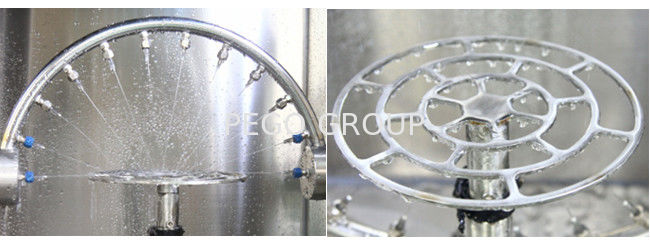

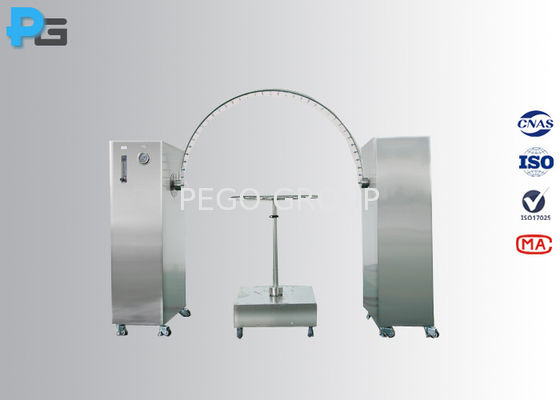

L'apparecchiatura di prova impermeabile IPX3 e IPX4 è composta da tubi oscillanti (da R200 a R1600), giradischi, serbatoi d'acqua, unità di controllo (touch screen + PLC), flussometro e così via.Il tubo oscillante è realizzato in acciaio inossidabile SUS304. Per il test IPX3, il tubo oscillante ha fori di spruzzo su un arco di 600su entrambi i lati del punto centrale (gli altri fori sono bloccati), il flusso totale è regolato secondo i requisiti standard, l'alloggiamento da testare è posizionato al punto centrale del semicerchio,il tubo oscilla ad un angolo di 1200, 600su entrambi i lati della verticale, il tempo di una oscillazione completa (2*1200Per la prova IPX4 il tubo oscillante ha fori di spruzzo su tutto il 180° del semicerchio.il flusso totale è regolato secondo il requisito standardIl tubo viene fatto oscillare ad un angolo di quasi 3600, 1800su entrambi i lati della verticale, e tempo per una oscillazione completa (2*3600La durata del test è di 10 minuti.
2. Specifica
| Modello |
IPX34C |
| Radio del tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Dimensioni esterne (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.8*2.2*2.2 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Velocità di consegna (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diametro del giradischi (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altezza del giradischi (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1350~1950 |
950 ~ 1550 |
550 ~ 1000 |
/ |
/ |
| Apertura degli ugelli (mm) |
0.4 |
| Angolo del tubo |
1200(IPX3), 3600(IPX4) o definito dall'utente |
| Velocità di rotazione del tubo |
4s per 2*1200, 12 per 2*3600o definito dall'utente |
| Materiale di tubo |
SUS304 acciaio inossidabile |
| velocità di rotazione del giradischi |
1~5 r/min |
| Protezione |
Fuga elettrica, idropenia, cortocircuito |
| Potenza di lavoro |
220 V, 50/60 Hz, 1 kW |
| Fonte idrica |
1) L'utente deve configurare una fonte d'acqua per l'apparecchiatura sul sito di installazione, con una pressione dell'acqua non inferiore a 0,2 MPa, e installare un rubinetto da 4/8 pollici.
2) Il rubinetto non deve essere più di 2 metri di distanza dall'apparecchiatura
|
3Domande frequenti
1) L'apparecchiatura può adattare tutti i tubi oscillanti?
- Sì.
2) Possiamo personalizzare la capacità portante del giradischi?
Pego: Sì, il giradischi normale può sopportare i campioni con un peso inferiore a 50 kg, ma supportiamo il servizio personalizzato.
3) Che tipo di acqua si può usare?
Pego: acqua dolce, tuttavia, l'acqua di prova può essere diversa a seconda degli standard del prodotto e degli scopi di prova..Ma in pratica, l'acqua del rubinetto viene utilizzata al massimo, l'apparecchiatura configura 2 filtri dell'acqua.
4) Cosa fare se l' ago è intasato?
Pego: gli aghi blu possono essere sostituiti facilmente, basta avvitare l'ago e sostituirlo con uno nuovo. 100 aghi di ricambio verranno inviati con la merce.
5) È possibile riciclare l'acqua?
No, questa e' un'apparecchiatura di tipo aperto, l'acqua non puo' essere riciclata, ma abbiamo l'apparecchiatura di tipo camera in opzione.
6) Fornisce il servizio di installazione in loco?
Pego: In realtà, l'attrezzatura non avrà bisogno di un servizio di installazione in loco.
7) Qual è il periodo di garanzia? e come possiamo ottenere il servizio post vendita?
Pego: il periodo di garanzia è di 12 mesi dal ricevimento della merce. il 95% dei problemi post-vendita può essere risolto dal nostro team di ingegneri attraverso il servizio remoto.I clienti riceveranno una risposta entro 24 ore nel giorno lavorativo dopo aver segnalato il problemaSecondo la nostra esperienza, la maggior parte dei problemi possono essere rimossi con la guida del nostro ingegnere, solo una piccola parte dei problemi sono causati da parti di guasto,Questo perché usiamo i componenti di marcaSe le parti sono danneggiate, ne invieremo una nuova per la sostituzione, le nuove parti saranno caricate gratuitamente entro il periodo di garanzia.E anche il nostro team eigneer vi insegnerà come sostituire le parti danneggiate.
