IEC60529 Attrezzature per la prova degli ugelli a spruzzo per la prova IPX3 e IPX4
1Introduzione

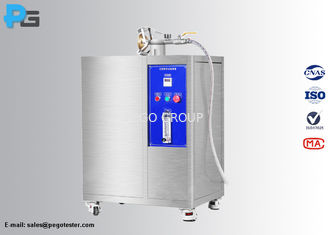

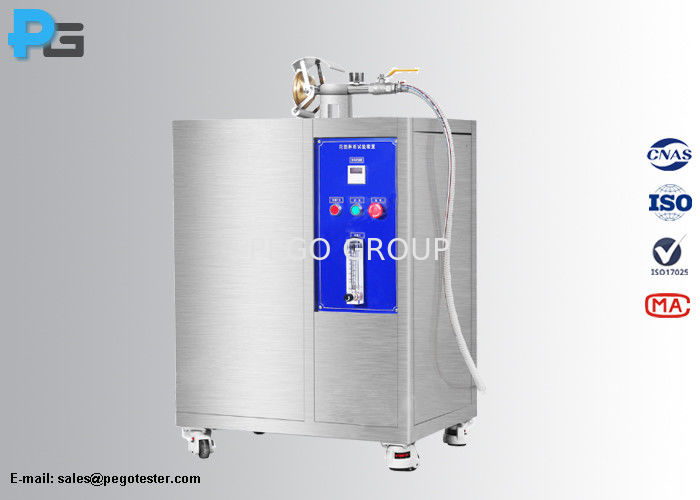

L'apparecchiatura di prova IPX3/4 per ugelli a spruzzo può soddisfare il requisito di cui al punto 14 della norma IEC60529.2.3 e 14.2.4 e figura 5, si applica per verificare la protezione contro le acque di spruzzatura (IPX3) e le acque di spruzzo (IPX4) per campioni di grandi dimensioni.serbatoio dell'acqua e scatola di controlloQuesta attrezzatura è destinata a simulare le condizioni di pioggia per verificare le prestazioni fisiche di apparecchiature per l'aria aperta, elettrodomestici, parti di auto, ecc.

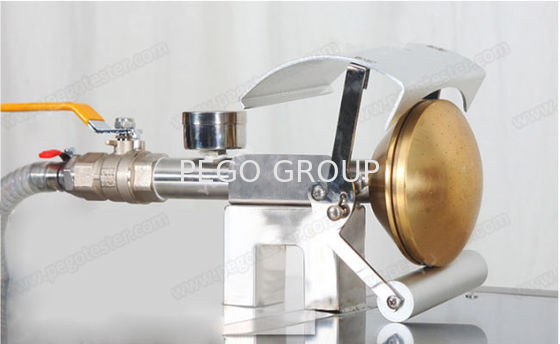

Il dispositivo portatile con ugello di spruzzatura è progettato secondo la figura 5 della norma IEC 60529. Esso si applica per verificare la protezione contro l'acqua spruzzante (IPX3) e l'acqua spruzzante (IPX4) per campioni di grandi dimensioni..Il dispositivo portatile è costituito da ugello di spruzzo, scudo mobile, contrappeso, tubo e manometro.2 cerchi interni di 12 fori a 300passo, 4 cerchi esterni di 24 fori a 150lo scudo mobile è in alluminio, lo scudo contrappeso è in posizione per la prova IPX3, la pressione dell'acqua è regolata per dare la velocità di consegna specificata,la pressione per raggiungere tale velocità di consegna sarà compresa tra 50 kPa e 150 kPa, e deve essere mantenuta costante durante la prova, la durata della prova è di 1 min/m2della superficie calcolata dell'alloggiamento e con una durata minima di 5 min. Per la prova IPX4,la protezione controbilanciata viene rimossa dall'ugello di spruzzatura e l'alloggiamento viene spruzzato da tutte le direzioni possibili, il flusso d'acqua e il tempo di spruzzatura per unità di superficie sono gli stessi della prova IPX3.
2. Caratteristiche
● Per le prove IPX3 e IPX4.
● L'ugello di spruzzo è lavorato con la tecnologia CNC, la testa è di ottone puro e la superficie è lucidata a specchio.e le altre parti sono di acciaio inossidabile SUS304.
● La superficie della testa dell'ugello è rivestita con un rivestimento antirruggine, che può efficacemente impedire che la marca d'acqua sulla superficie dell'ugello produca patina e influisca sull'aspetto.
● L'ugello di spruzzo ha 121 fori di diametro di 0,5 mm (1 foro al centro, 2 cerchi interni di 12 fori a 300passo, 4 cerchi esterni di 24 fori a 150per la misurazione del livello del suono, il livello di sfumatura (pitch), soddisfa pienamente i requisiti della norma IEC60529.
● La scatola di controllo comprende timer, pulsante di accensione, pulsante di arresto di emergenza, pulsante di avvio e flussometro.
3. Specifica
| Modello |
IPX34AS |
| Dimensioni esterne (L*W*H) |
870 mm*600 mm*950 mm (cassetta di controllo)
370 mm*115 mm*165 mm (ugello di spruzzatura)
|
| Diametro dell'ugello di irrigazione |
102 mm |
| Numero di fori |
121 |
| Diametro del foro |
Φ0,5 mm |
| Posizione dei fori |
1 buco al centro
2 cerchi interni di 12 fori a 300piombo
4 cerchi esterni di 24 fori a 150piombo
|
| Diametro esterno dell'entrata dell'acqua |
Φ16 mm |
| Diametro esterno del tubo dell'acqua |
Φ28 mm |
| Tasso di flusso |
10L/min±5% |
| Metodo di regolazione del flussometro |
Regolazione manuale |
| Intervallo di pressione dell'acqua |
50-150Kpa |
| Display del flussometro |
Misuratore di portata in vetro |
| Capacità del serbatoio dell'acqua |
150L |
| Potenza di lavoro |
220V/50Hz |
| Fonte idrica |
1) L'utente deve configurare una fonte d'acqua per l'apparecchiatura sul sito di installazione, con una pressione dell'acqua non inferiore a 0,2 MPa, e installare un rubinetto da 4/8 pollici.
2) Il rubinetto non deve essere più di 2 metri di distanza dall'apparecchiatura
|
| Requisito per il sito |
Il pavimento è piatto, il drenaggio è senza ostacoli, il pavimento e le pareti sono impermeabilizzati, e il pavimento scarico o fossato di drenaggio è impostato |
4Domande frequenti
1) Che tipo di acqua si può utilizzare?
Pego: l'acqua di purezza è raccomandata prima, l'acqua del rubinetto, l'acqua dolce o altre acque possono essere utilizzate secondo i diversi requisiti standard.
2) L'acqua può essere riciclata?
No, questa e' un'apparecchiatura di tipo aperto, l'acqua non puo' essere riciclata, ma abbiamo l'apparecchiatura di tipo camera in opzione.
3) Fornirà il servizio di installazione in loco?
Pego: In realtà, l'attrezzatura non avrà bisogno di un servizio di installazione in loco.
4) Qual è il periodo di garanzia? e come possiamo ottenere il servizio post-vendita?
Pego: il periodo di garanzia è di 12 mesi dal ricevimento della merce. il 95% dei problemi post-vendita può essere risolto dal nostro team di ingegneri attraverso il servizio remoto.I clienti riceveranno una risposta entro 24 ore nel giorno lavorativo dopo aver segnalato il problemaSecondo la nostra esperienza, la maggior parte dei problemi possono essere rimossi con la guida del nostro ingegnere, solo una piccola parte dei problemi sono causati da parti di guasto,Questo perché usiamo i componenti di marcaSe le parti sono danneggiate, ne invieremo una nuova per la sostituzione, le nuove parti saranno caricate gratuitamente entro il periodo di garanzia.E anche il nostro team eigneer vi insegnerà come sostituire le parti danneggiate.
