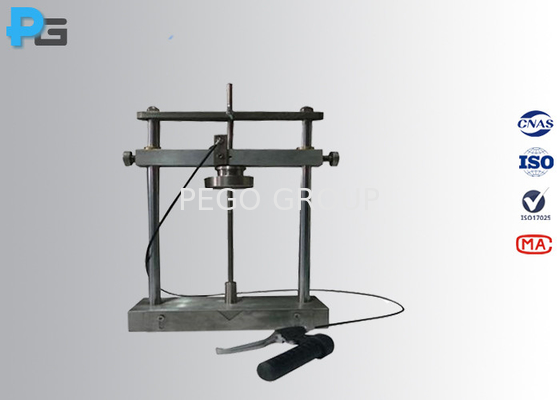

IEC60884-1 Figura 27 e Figura 42 Apparecchiatura di prova di impatto a bassa temperatura per la prova di autoisolatori a perno, spina

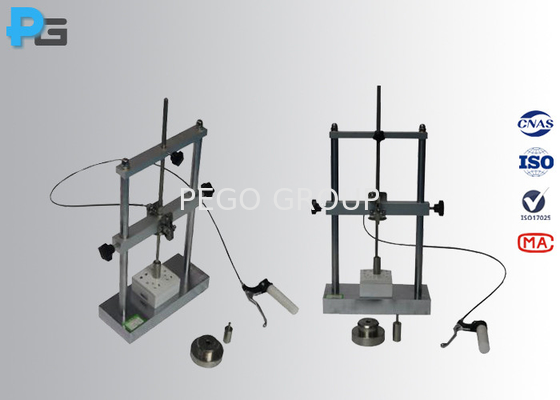

IEC60884-1 Figura 27 e Figura 42 Apparecchi di prova di impatto a bassa temperatura per la prova di autoisolatori, prese e prese di corrente

1Introduzione:

L'apparecchio di prova di impatto a bassa temperatura è progettato secondo la clausola 24.4/figura 27 della norma IEC 60884-1 e la clausola 30.4/figura 42 della clausola 8 della norma IEC 60811-1-4.5, VDE0620, GB2951.4, GB2099.1 clausole 24.4 e 30.4 figura 27 e figura 42 e così via.L'apparecchio per la prova di impatto a bassa temperatura deve funzionare con una camera a bassa temperatura e deve essere posizionato su un cuscinetto di gomma spugna di spessore di 40 mm.

Questo apparecchio è destinato a effettuare una prova di urto da un'altezza di 100 mm con un peso in caduta di 100 g o 1000 g su manicotti isolanti,le prese di corrente a bassa temperatura per soddisfare i requisiti di prova di cui ai punti 24 della norma IEC 60884-1;.4 e 30.4, dopo la prova non devono essere visibili, con vista normale o corretta, senza ulteriore ingrandimento, alcuna crepa delle maniche isolanti e non devono comparire danni sul campione.

L'apparecchio è inoltre in grado di eseguire una prova di impatto da 100 mm su cavi di alimentazione, cavi flessibili e cavi con isolamento in PVC e involucri a bassa temperatura,la massa del peso in caduta è determinata dal diametro complessivo del cavo (cfr. sotto tabella 1 e tabella 2), la prova può soddisfare i requisiti di prova di cui alla clausola 8.5 e alla figura 1 della norma IEC60811-14;Nessuna crepa delle involucre isolanti deve essere visibile con vista normale o corretta senza ulteriore ingrandimento.

2Specificità:
