IEC 60884-1 Figura 41 Apparecchiatura per la prova di pressione ad alta temperatura per la prova di manicotti isolanti

IEC 60884-1 Figura 41 Apparecchiatura per la prova di pressione ad alta temperatura per la prova di manicotti isolanti

1Introduzione

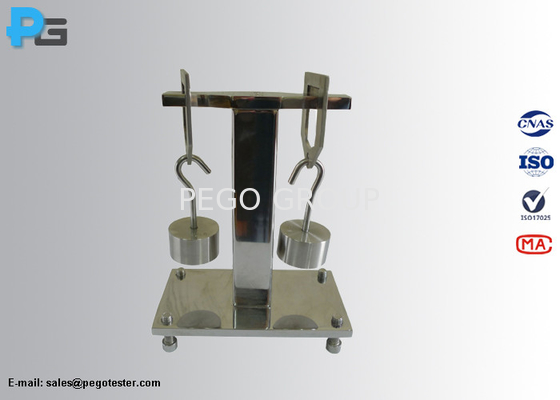

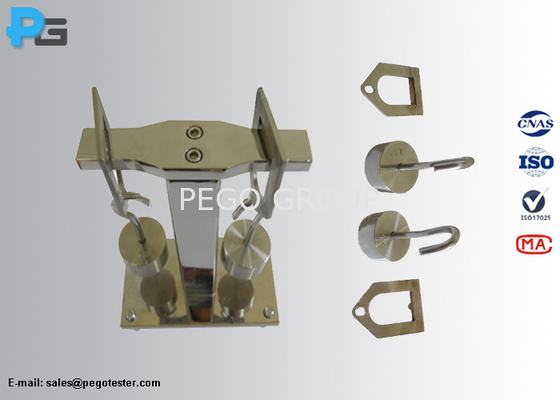

L'apparecchio di prova a pressione ad alta temperatura è conforme alla norma IEC 60884-1, punto 30.1, figura 41, punto 20.15, EN60811-3-1 e GB2099.1-2008, paragrafo 30.1, figura 41 ecc. It’s used to the high temperature resistance test of the material of pin-insulating sleeves which occurred in conditions approaching bad connection conditions and at low temperatures in particular conditions of serviceL'apparecchio è costituito da un rack di prova di durezza, una lama rotonda, una lama rettangolare e un peso di carico.l'apparecchio con il campione viene mantenuto per 2 ore in un gabinetto di riscaldamento a una temperatura di 200±5°C, il campione viene poi tolto dall'apparecchio entro 10 secondi e raffreddato immergendo lo specimeno in acqua fredda,viene misurato lo spessore dell'isolamento rimasto al punto di impronta e non deve essere ridotto di più del 50% del suo valore originale misurato all'inizio della prova;.

2. Parametri
