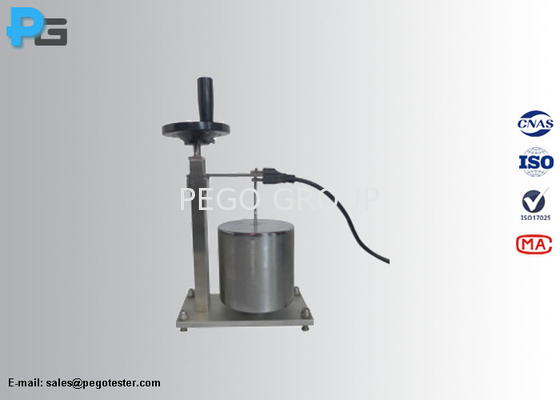

IEC 60884-1 Figura 14 Dispositivo per la prova di perni non solidi per verificare la resistenza meccanica

IEC 60884-1 Figura 14 Dispositivo per la prova di perni non solidi per verificare la resistenza meccanica

1Introduzione

Il tester per perni non solidi è progettato secondo la figura 14 della norma IEC 60884-1. Esso è applicato per verificare la resistenza meccanica dei perni non solidi delle prese e delle prese portatili.

Una forza di 100 N viene esercitata sul perno che è sostenuto come indicato nella figura 14 della norma IEC 60884-1 per 1 minuto in direzione perpendicolare all'asse del perno, mediante una canna di acciaio di diametro 4.8 mm, il cui asse è anche perpendicolare all'asse del perno.la riduzione della dimensione del perno nel punto in cui viene applicata la forza non deve superare 0.15 mm. Dopo la rimozione della canna, le dimensioni del perno non devono essere cambiate di più di 0,06 mm in nessuna direzione.

2. Parametri
