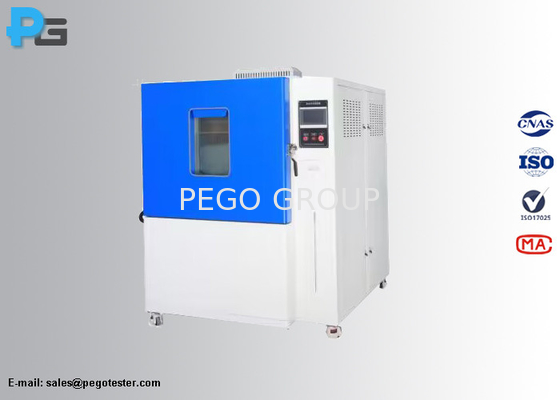

ISO 16750-4 Camera di prova per lo shock con acqua ghiacciata per la prova del sistema o del componente di un veicolo stradale

ISO 16750-4 Camera di prova per lo shock con acqua ghiacciata per la prova del sistema o del componente di un veicolo stradale

1Introduzione

La camera di prova per lo shock dell'acqua ghiacciata è progettata per soddisfare i requisiti di prova di:ISO 16750-4, clausola 5.4.2 e paragrafo 5.4.3. L'apparecchiatura può eseguire separatamente la prova dell'acqua spruzzata e la prova di immersione.e riscaldarlo a Tmax per 1 ora (o fino a raggiungere la stabilizzazione della temperatura DUT), quindi utilizzare un getto per spruzzare il DUT con acqua fredda (0°C~+4°C) per 3 secondi.il DUT deve essere azionato nella camera di riscaldamento a Tmax per 1 ora (o fino a raggiungere la stabilizzazione della temperatura del DUT), con il dispositivo ancora in funzione, immergerlo per 5 minuti in un serbatoio di acqua fredda a una profondità ≥ 10 mm.

La prova di scossa con acqua ghiacciata è destinata a simulare uno shock termico indotto da acqua fredda ed è applicabile ai prodotti nelle zone di spruzzo del veicolo.Lo scopo è simulare lo spruzzo di acqua fredda su un sistema o un componente caldoLe modalità di guasto sono le fessure meccaniche dei materiali o i guasti delle guarnizioni causati da diversi coefficienti di espansione a temperatura.La prova con acqua spruzzata e la prova di immersione sono due metodi alternativi per eseguire la prova di scossa con acqua ghiacciata..

2. Caratteristiche

● Per le prove di spruzzo e di immersione in acqua ghiacciata

● Le pareti interne della camera sono realizzate in acciaio inossidabile SUS316#, per garantire l'inossidabilità.

● Materiale di isolamento termico: cotone in fibra di vetro ad alta densità per garantire il rendimento di isolamento termico e mantenere una temperatura equilibrata e stabile nella camera.

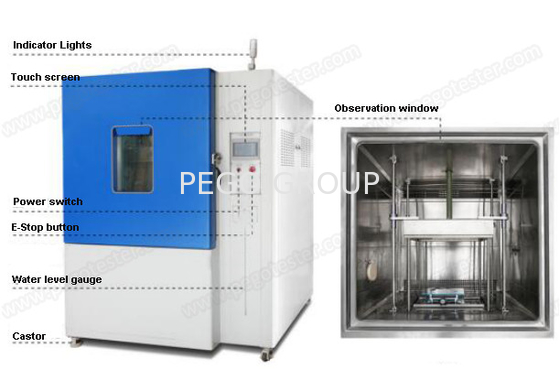

● dotare la porta di una finestra di osservazione trasparente (vetro cavo temperato a più strati) e di un'illuminazione a LED che sia conveniente per osservare la situazione di prova interna

● Il foro di prova (diametro 100 mm) è installato sul lato sinistro del dispositivo, che può essere utilizzato per le linee di prova esterne di alimentazione o di segnale;

● Componenti di controllo: touch screen da 7 pollici + PLC. I componenti elettrici sono prodotti da LS, Omron, ecc. Il processo di cablaggio soddisfa i requisiti degli standard nazionali cinesi,la disposizione della scheda elettrica è ragionevole, il cablaggio è solido e il marchio è chiaro.

● Il sistema di raffreddamento dell'apparecchiatura è installato in basso.il metodo di condensazione è raffreddato ad aria, e viene utilizzato il refrigerante ecologico R404R.L'intera conduttura del sistema ha superato il test di perdita pressurizzato di 48 ore per confermare che il sistema di refrigerazione può funzionare in modo stabile per lungo tempo. Lo scambiatore di calore è realizzato in acciaio inossidabile SUS316# per evitare la corrosione da acqua salata;

● Prova di spruzzo con acqua ghiacciata: l'ugello è fissato sul lato destro della camera di prova; la distanza di spruzzo è regolata spostando il campione

● Il getto slot è realizzato in SUS316 e progettato in conformità con la figura 4 di ISO167504.

● Prova di immersione: la prova di immersione non viene effettuata contemporaneamente alla prova di spruzzo di acqua ghiacciata.e possono essere trasferiti direttamente dalla camera di prova al serbatoio di immersioneIl tempo di immersione può essere impostato nell'intervallo da 1 a 5 minuti, il numero di cicli può essere impostato da 1 a 999 volte e il tempo di recupero della temperatura nel serbatoio d'acqua è di 30 minuti.

●L'apparecchiatura ha la funzione di pulizia automatica delle condotte e della scatola interna.

3. Parametri


4Domande frequenti
1) È necessario installare l'apparecchiatura?
Pego: No, l'attrezzatura verrà spedita intera, l'utente può eseguire direttamente il test quando riceve l'attrezzatura.

2) L'attrezzatura arrugginirà?
Pego: No, il guscio della camera e il serbatoio di immersione sono realizzati in acciaio inossidabile SUS316#, rispetto all'acciaio inossidabile SUS304, il materiale SUS316 è più resistente alla corrosione.

3) Qual è il periodo di garanzia? e come possiamo ottenere il servizio post vendita?

Pego: il periodo di garanzia è di 12 mesi dal ricevimento della merce. il 95% dei problemi post-vendita può essere risolto dal nostro team di ingegneri attraverso il servizio remoto.I clienti riceveranno una risposta entro 24 ore nel giorno lavorativo dopo aver segnalato il problemaSecondo la nostra esperienza, la maggior parte dei problemi possono essere rimossi con la guida del nostro ingegnere, solo una piccola parte dei problemi sono causati da parti difettose,Questo perché usiamo i componenti di marcaSe le parti sono danneggiate, ne invieremo una nuova per la sostituzione, le nuove parti saranno caricate gratuitamente entro il periodo di garanzia.E anche il nostro team eigneer vi insegnerà come sostituire le parti danneggiate.
