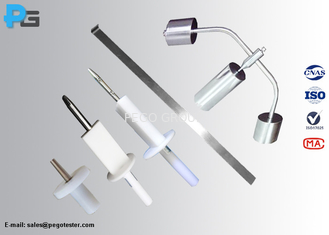

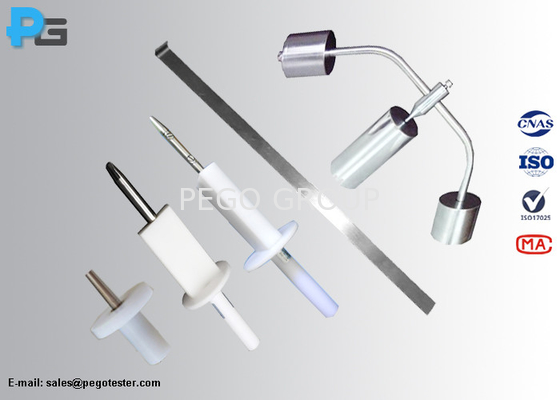

IEC60601-1 Kit di prova di sonde per la verifica delle aperture nei recinti delle apparecchiature ME

IEC60601-1, punto 5.9.2.1 e figura 6

IEC60950-1 figura 2A

IEC 61032 figura 2

Finalità:identificazione delle parti accessibili dell'apparecchiatura ME

Specificità:

1) Diametro della dactylogryposis: Φ12 mm

2) Lunghezza della dactylogryposis: 80 mm

3) Diametro del deflettore: Φ50 mm

4) Lunghezza del deflettore: 100 mm

IEC60601-1, punto 5.9.2.1

IEC60950-1 clausola 2.1.1.1

Finalità: per verificare le aperture che impediscono l'entrata del dito di prova standard

Specifica: le dimensioni sono le stesse della sonda di prova B, ma senza giunzioni, viene applicata una forza di 30 N.

IEC60601-1 figura 7

IEC60065, punto 9.1.7 e figura 4

Oggetto: verificare l'apertura di ME EQUIPMENT in questione

Specificità:

1) Lunghezza: 180 mm

2) Larghezza: 8 mm

3) Lunghezza del gancio: 5 mm

Spessore: 1 mm

5) Materiale: acciaio inossidabile SUS304

Scopo: per verificare l'apertura delle parti interne che possono essere toccate

Specificità:

1) diametro: 4 mm

2) Lunghezza: 100 mm

3) Materiale: canna metallica, maniglia in nylon

4) Forza raccomandata: 0N, 10N

IEC 60601-1, punto 8.4.2 d) e figura 8

IEC60950-1 figura 2B

IEC 61032 figura 9

Scopo: per verificare l'apertura delle parti interne che possono essere toccate

Specificità:

1) Diametro: Φ3 mm (testa), Φ4 mm (coda)

2) Lunghezza della sonda: 15 mm

3) Diametro del deflettore: Φ25 mm

4) Spessore del deflettore: 4 mm

Oggetto: verificare l'isolamento della resistenza al calore dell'apparecchiatura ME

Specificità:

1) Diametro della sfera: 5 mm (R2,5 mm)

2) Pressione di prova: 20N±0,2N

3) Materiale: acciaio inossidabile

4) supporto del campione: Φ50 mm di lunghezza 100 mm, cilindro affilato (configurato con un foro per inserire la termocoppia)
