IEC 62196-1 Macchina di prova dell'impermeabilità dei tubi oscillanti per veicoli elettrici IPX3 e IPX4
1. Introduzione di una macchina di prova impermeabile a tubo oscillante:
La macchina di prova dell'impermeabilità del tubo oscillante è progettata secondo la figura 4, punto 14, della norma IEC 60529.2.3 e 14.2.4, ed è richiesto dalla norma IEC62196-1 clausola 20.2È applicato per verificare la protezione contro spruzzi (IPX3) e test di spruzzo di acqua (IPX4), ed è ampiamente utilizzato nelle industrie dei veicoli elettrici, dei tappi e dei collettori, dell'elettronica, degli apparecchi di illuminazionecomponenti elettrici, parti di auto e ecc..L'apparecchiatura di prova impermeabile IPX3 e IPX4 è composta da tubi oscillanti (da R200 a R1600), giradischi, serbatoi d'acqua, unità di controllo (schermo sensoriale + PLC), flussometro, manometro e così via.Il tubo oscillante è realizzato in acciaio inossidabile SUS304.
IPX3: il tubo oscillante ha fori di spruzzo su un arco di 60° su entrambi i lati del punto centrale (gli altri fori sono bloccati), il flusso totale è regolato secondo i requisiti standard,l'alloggiamento da sottoporre a prova è posto al punto centrale del semicerchio, il tubo viene fatto oscillare ad un angolo di 120°, 60° su entrambi i lati della verticale, il tempo di una oscillazione completa (2*120°) è di circa 4 secondi e la durata della prova è di 5 min.Poi ruotare il guscio di 90 ° in direzione orizzontale, e testato per 5 minuti, il raggio massimo ammissibile del tubo oscillante è di 1600 mm.
IPX4: il tubo oscillante presenta fori di spruzzo su tutto il 180° del semicerchio, il flusso totale è regolato secondo i requisiti standard e misurato con un flussometro.Il tubo oscilla ad un angolo di quasi 360°, 180° su entrambi i lati della verticale, e il tempo di una oscillazione completa (2*360°) è di circa 12 s. La durata della prova è di 10 min.Il supporto dell'alloggiamento di prova deve essere perforato per evitare che diventi un deflettore idrico.- ruotare il tubo oscillante al massimo in ogni direzione, in modo che il guscio venga spruzzato in tutte le direzioni.
2. Caratteristiche della macchina di prova impermeabile a tubo oscillante:
● Per i test IPX3 e IPX4
● Il guscio dell'attrezzatura e il giradischi sono realizzati in acciaio inossidabile SUS304#, per garantire l'inossidabilità.
● Adotta una struttura a doppio pilastro, facile da installare e stabile nella rotazione.
● Equipaggiare l'attrezzatura con trondelli regolabili, che facilitano il movimento.
● Il serbatoio è sotto l'apparecchiatura, auto per controllare il livello dell'acqua con l'aiuto di Valvola a sfera galleggiante dell'acqua e allarme a livello alto o basso per proteggere dai danni causati da basso livello dell'acqua.
● Azionamento a tubo oscillante: adotta il motore di servizio Panasonic, con caratteristiche di basso rumore e alta precisione.
● Azionamento girante: adotta un motore passo a passo di marca cinese, può regolare la velocità e l'angolo tramite touch screen e controllare automaticamente le direzioni (adatta ai campioni per fare il test dal vivo).
● Impostazione dell'ora di alimentazione: disattivazione: 0-999min-alimentazione: 0-999min-alimentazione: 0-999min-disattivazione: 0-999min
● Componenti di controllo: touch screen da 7 pollici + PLC Panasonic.
3. Parametro della macchina di prova impermeabile a tubo oscillante
| Modello |
IPX34C |
| Radio del tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Dimensioni esterne (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Velocità di consegna (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diametro del giradischi (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altezza del giradischi (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1300~1700 |
950 ~ 1550 |
550 ~ 1000 |
/ |
/ |
| Apertura degli ugelli (mm) |
0.4 |
| Diametro interno del tubo |
15 mm |
| Capacità del serbatoio dell'acqua |
30L |
| Angolo del tubo |
1200(IPX3), 3600(IPX4) o definito dall'utente |
| Velocità di rotazione del tubo |
4s per 2*1200, 12 per 2*3600o definito dall'utente |
| Materiale di tubo |
SUS304 acciaio inossidabile |
| velocità di rotazione del giradischi |
1~5 r/min |
| Capacità di carico massima del giradischi |
50 kg |
| Metodo di rotazione del giradischi |
Alternazione in avanti o in avanti e indietro |
| Protezione |
Fuga elettrica, idropenia, cortocircuito |
| Potenza di lavoro |
AC 220V/50Hz, 1KW (cavo attivo + cavo neutro + cavo a terra protettivo) |
| Condizioni di lavoro |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressione) |
| Accessori |
Filtro dell'acqua*1, ago di prova*100, cavo a 3 core*1 (3m) |
| Fonte idrica |
1) L'utente deve configurare una fonte d'acqua per l'apparecchiatura nel sito di installazione, con una pressione dell'acqua non inferiore a 0,2 MPa, e installare un rubinetto da 4/8 pollici.
2) Il rubinetto non deve essere più di 2 metri di distanza dall'apparecchiatura
|
| Requisito per il sito |
Il pavimento è piatto, il drenaggio è senza ostacoli, il pavimento e le pareti sono impermeabilizzati, e il pavimento scarico o fossato di drenaggio è impostato |
| Requisito per l'interruttore di alimentazione |
1) L'utente deve configurare l'interruttore di protezione contro le perdite dell'aria della capacità corrispondente per l'apparecchiatura nel sito di installazione;e questo interruttore deve essere indipendente per l'utilizzo dell'apparecchiatura
2) È vietato usare interruttori da coltello o prese di corrente
3) L'interruttore di protezione contro le perdite non deve essere più di 2 metri di distanza dall'apparecchiatura
|
| Radio (mm) |
IPX3 |
IPX4 |
| Numero di fori aperti |
Flusso d'acqua totale |
Numero di fori aperti |
Flusso d'acqua totale |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

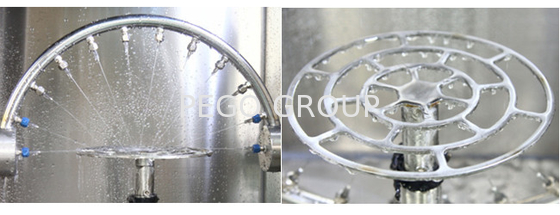

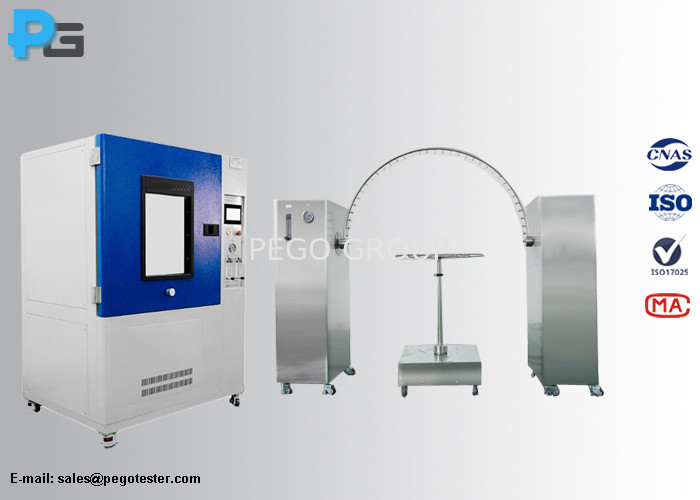

4. Immagine della macchina di prova impermeabile a tubo oscillante
5. Imballaggio Elenco della macchina di prova impermeabile a tubo oscillante
| 1 |
Casella di colonna |
2 |
| 2 |
Tubo oscillante |
1 |
| 3 |
Dischi giratori |
1 |
| 4 |
Aglio blu |
100 |
| 5 |
Collegamento in acciaio inox |
diversi |
| 6 |
0.35mm Aglio |
1 |
| 7 |
Sigillo per anello O |
1 |
| 8 |
chiave inglese Allen |
1 |
| 9 |
Fabbricazione a partire da prodotti della voce 8528 |
6 |
| 10 |
tubi di anilox |
6 metri |
| 11 |
Fabbricazione |
4 |
| 12 |
Filtro |
1 |
| 13 |
Chiave filtrabile |
1 |
