IEC 62196-1 Apparecchiatura di prova dell'ambiente del veicolo elettrico

IEC60695-10-2 Apparecchio di prova della pressione a sfera in acciaio inossidabile

1Introduzione

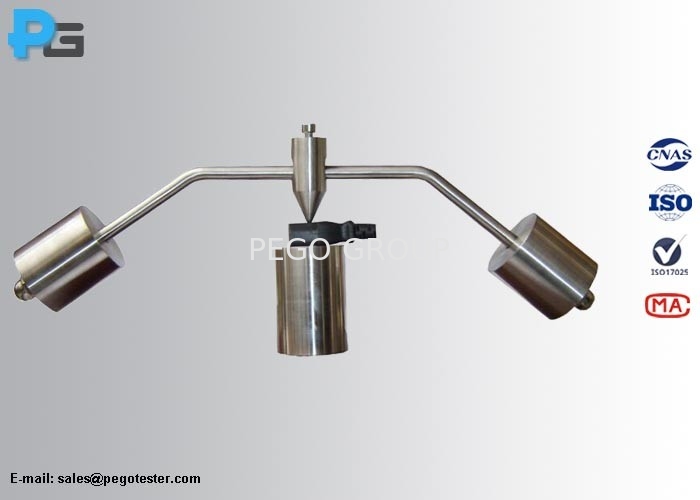

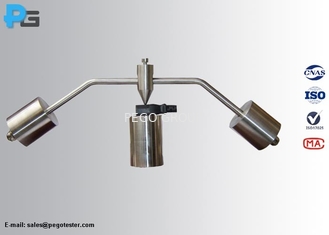

Il misuratore di pressione a sfera è uno strumento progettato per verificare la resistenza al calore delle prese e delle prese domestiche.E' richiesto da molti requisiti standard come la clausola 29 della IEC 62196-1.3, IEC60335, IEC60601, GB4706.1 e ecc. Può simulare la presa della spina e la ricarica, l'applicazione di pressione e il rilevamento delle caratteristiche della resistenza alla temperatura del prodotto.Il misuratore di pressione a sfera è dotato di una sfera in acciaio inossidabile da 5 mm, con una pressione massima applicata di 20N±0,2N; il supporto del campione ha un diametro di 50 mm e una lunghezza di 100 mm, con all'interno un foro di misurazione della temperatura per l'analisi della resistenza al calore.

2Principio di prova:

La superficie della parte da sottoporre a prova è posizionata in posizione orizzontale e una sfera di acciaio di diametro di 5 mm viene premuta contro la superficie con una forza di 20 N.La prova è eseguita in un gabinetto di riscaldamento a una temperatura di 75 °C ± 2 °C.La sfera viene ritirata dopo 1 ora e viene misurato il diametro dell'impronta fatta dalla sfera.

3. Parametri:

4- Certificato:
