IEC 62916 Apparecchiature di prova di tracciamento delle perdite dei veicoli elettrici a pulsante con elettrodi di platino

1Introduzione di apparecchiature di prova per il monitoraggio delle perdite

L'apparecchiatura di prova di tracciamento delle perdite è progettata e fabbricata rigorosamente secondo i requisiti della norma IEC60112, l'apparecchiatura è richiesta dalla norma IEC62196-1, punti 28.4 e 29.6.La prova di tracciamento consiste nell'applicare una certa tensione tra gli elettrodi di platino da 2 mm*5 mm sulla superficie di un materiale isolante solido e rilasciare un liquido conduttivo (0,1% NH)₄CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media, e determinare il suo indice di tracciamento comparato (CTI) e il suo indice di resistenza al tracciamento (PTI).

2Applicazione di apparecchiature di prova per il monitoraggio delle perdite

L'apparecchiatura di prova di tracciamento delle perdite è applicabile ai dipartimenti di ricerca, produzione e controllo della qualità delle apparecchiature di illuminazione, degli elettrodomestici a bassa tensione, degli elettrodomestici,apparecchiature per macchine utensili, motori, utensili elettrici, strumenti elettronici, strumenti elettrici, ecc. È anche adatto per materiali isolanti e materie plastiche di ingegneria,industria dei connettori elettrici e delle parti ausiliarie.

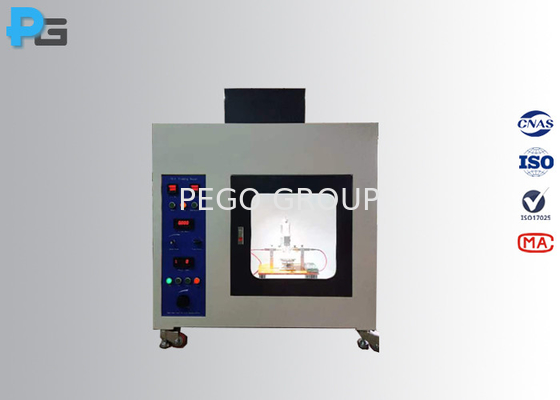

3- la struttura dell'apparecchiatura di prova di tracciamento delle perdite

L'apparecchiatura di prova dell'indice di tracciamento èIl tempo di intervallo, la quantità di caduta, la corrente di fuga e la tensione di prova possono essere impostati sul pannello di controllo.l'altezza della caduta può essere misurata con un blocco di calibro, e il dispositivo controlla la dimensione della goccia regolando l'interruttore della valvola solenoide nel senso orario o in senso antiorario.il pannello anteriore è trasparente per una facile osservazione del processo sperimentale.

4. Parametri dell'apparecchiatura di prova per il monitoraggio delle perdite

5. Lista di imballaggiodi apparecchiature di prova per il monitoraggio delle perdite

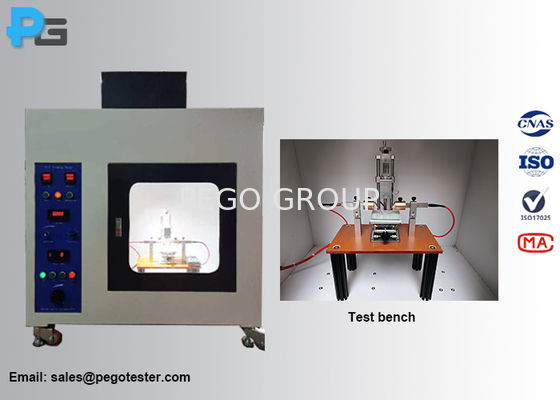

5. banco di provadi apparecchiature di prova per il monitoraggio delle perdite
