IEC 62196-1 Sezione 26.4 Apparecchiatura di prova di piegatura del cavo di connettore EV per la prova di piegatura
1Introduzione di apparecchi di prova di piegatura dei cavi
L'apparecchio di prova della flessione del cavo è progettato secondo la figura 20 della sezione 26.4 e la tabella 14 della norma IEC 62196-1;viene applicato per effettuare la prova di flessione del carico meccanico degli accessori non ricaricabili della spina EV e del connettore del veicolo.
Metodo di prova:
Il campione è fissato al componente oscillante dell'apparecchio in modo che, nel mezzo del percorso, il cavo sia caricato con un peso,e una corrente pari alla corrente nominale dell'accessorio passa attraverso i conduttori, la tensione tra di loro essendo la tensione nominale, il componente oscillante viene spostato avanti e indietro attraverso un angolo di 90° (45° su entrambi i lati della verticale),il numero di flessioni è 20000 e la velocità di flessione 60 al minutoDopo la prova, i campioni non devono mostrare alcun danno ai sensi del presente documento.
Struttura:
L'apparecchiatura adotta una struttura a pianale e viene controllata da PLC e touch screen.Equipaggiare con 4 ruote per fare la macchina si muove facilmente.
2. Specifica dell'apparecchio di prova di piegatura del cavo
| Sistema di controllo |
PLC + touch screen |
| Modalità di guida |
Servomotore |
| Velocità di prova |
60 cicli/min |
| Indicatore d'angolo |
0-3600, in acciaio inossidabile |
| Angolo di oscillazione |
90°, ±450a entrambi i lati dalla verticale o da qualsiasi angolo desiderato |
| Numero di prove |
Per impostazione predefinita: 20000 cicli |
| Carico |
200~250V/0~400A (regolabile) |
| Pesi |
20N, 25N, 50N, 75N, 100N o può essere personalizzato |
| Serratura per campioni |
Clampare meccanica |
| Potenza di lavoro |
220V/50Hz |
Tabella 14 - Prova di flessione del carico meccanico
| Corrente nominale (A) |
Forza (N) |
| Fino a 20 inclusi |
20 |
| Da 21 a 32 inclusi |
25 |
| Da 33 a 70 inclusi |
50 |
| Da 71 a 250 inclusi |
75 |
| Da 251 a 400 inclusi |
100 |
| Da 401 fino a 500 inclusi |
120 |
| Da 501 a 600 inclusi |
140 |
| Da 601 a 800 inclusi |
180 |

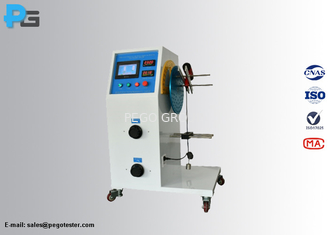

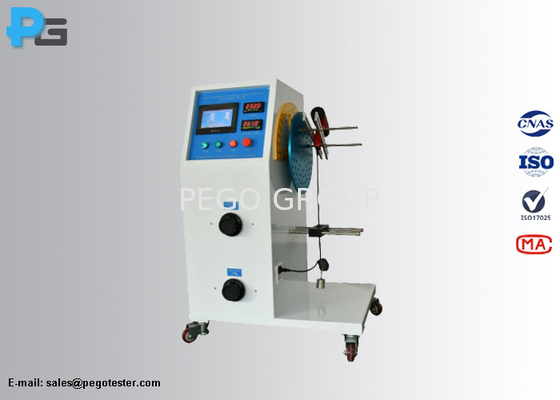

3. Immagine dell'apparecchio di prova di piegatura del cavo
4. FAQ
1) L'apparecchio di prova della flessione del cavo è dotato di certificato di taratura?
Risposta: Sì, sarà consegnato con il certificato di taratura, il costo è aggiuntivo.
2) Qual è l'angolo di oscillazione?
Risposta: L'angolo può essere regolato 0-3600(standard richiesto 900, ± 450su entrambi i lati dalla verticale o da qualsiasi angolo desiderato).
3) Qual è la velocità?
Risposta: la velocità può essere regolabile da 0 a 60 cicli/min.
4) Quale confezione verrà utilizzata per la spedizione?
Risposta: l'apparecchio sarà confezionato in una custodia di legno.
5) Come possiamo ordinare questo articolo?
Risposta: si prega di inviare una richiesta a noi, il nostro venditore vi contatterà entro 24 ore.
