IEC 62196-1 Clausola 25.3 Tester di forza di trazione e coppia di ancoraggio del cavo per prese elettriche e connettori per veicoli

Grande immagine : IEC 62196-1 Clausola 25.3 Tester di forza di trazione e coppia di ancoraggio del cavo per prese elettriche e connettori per veicoli

Dettagli:

Luogo di origine:	CINESE
Marca:	PEGO GROUP
Certificazione:	Third-Lab Calibration Certificate
Numero di modello:	PG-PCT2

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD3000~USD3500
Imballaggi particolari:	custodia in legno
Tempi di consegna:	30 giorni lavorativi
Termini di pagamento:	T/T, Western Union, MoneyGram
Capacità di alimentazione:	20 insiemi/mese

Contatto

Descrizione di prodotto dettagliata

Norme:	IEC 62196-1 punto 25.3 e IEC 60309-1 punto 23.3	TUE applicata:	Stagli per veicoli elettrici e connettori per veicoli
Modalità di guida:	Motore per prova di trazione, cilindro per prova di coppia	Braccio di coppia di torsione:	100 mm o 200 mm
Potenza di lavoro:	CA 220V/50HZ	Garanzia:	12 mesi10
Evidenziare:	IEC 62196-1 Tester di forza di trazione e coppia , Tester di forza di trazione e coppia per ancoraggio del cavo

IEC 62196-1 Clausola 25.3 Tester di forza di trazione e coppia di ancoraggio del cavo per prese elettriche e connettori per veicoli

1Descrizione del tester di forza di trazione e coppia dell'ancoraggio del cavo

Il misuratore di forza di trazione e coppia dell'ancoraggio del cavo è progettato secondo la figura 17 della sezione 25.3 della norma IEC 62196-1 e la sezione 23 della norma IEC 60309-1.3, viene utilizzato per testare la tensione e la coppia della spina del veicolo elettrico e dei connettori del veicolo dotati di un cavo flessibile,non deve essere possibile spingere il cavo nell'apparecchio in misura tale da danneggiare il cavo o le parti interne dell'apparecchio;.

Il metodo di prova consiste nel fare un segno sul cavo a una distanza di circa 20 mm dall'ancoraggio del cavo o da un altro punto idoneo.e quindi applicare una forza di trazione costante al cavo per 100 volte ad una velocità di 1 volta/s. quindi applicare una coppia il più vicino possibile all'apparecchio per 1 minuto.lo spostamento della posizione di marcatura del cavo non deve superare lo spostamento indicato nella tabella delle forze di trazione e coppia.

Struttura:

2. Parametro del tester di forza di trazione e coppia dell'ancoraggio del cavo

Peso della forza di trazione	50N1, 60N1 (può raggiungere 110N), 40N2, 100N2 (può realizzare i pesi combinati 160N, 200N, 240N, 250N, 500N)
Peso della coppia	6N1, 7N1, 12N1, 15N1, 23N1, (110N1) (può realizzare le prove di coppia di 0,6N.m, 0,7N.m, 1,2N.m, 1,5N.m, 2,3N.m, 11N.m)
Braccio di coppia	100 mm (φ200 mm)
Tempo di coppia	0-99H59M59S, predefinito 1min
Tempi di prova	0~9999 prestabilita, predefinito 100 volte
Velocità di prova	1 volta/s
Modalità di guida	Motore (per la prova di trazione) Cylindro (per la prova della coppia)
Potenza di lavoro	AC 220V/50Hz
Condizioni di lavoro	0-40°C (temperatura), 30%-90% (umidità)
Dimensione e peso	W1600mmD500mmH1135mm, 100 kg

Tabella 11 - Valori di prova della forza di trazione e della coppia per l'ancoraggio del cavo

Corrente nominale (A)	Forza di trazione (N)	Torsione (Nm)	Dislocamento massimo (mm)
Da 5 a 20 anni	160	0.6	2
Da 30 a 32	200	0.7	2
da 60 a 70	240	1.2	2
125	240	1.5	2
200	250	2.3	2
250	500	11.0	5
400	500	11.0	5
500	500	11.0	5
600 e 630	600	11.0	5
800	600	11.0	5

3Struttura del tester di forza di trazione e coppia dell'ancoraggio del cavo

Adotta il peso per applicare la tensione, i pesi e i bracci di coppia per ottenere la coppia.L'apparecchiatura si arresta automaticamente al termine dei tempi di prova o del tempo di provaDopo la prova, lo spostamento massimo consentito del cavo flessibile del connettore della pistola di ricarica non deve superare il valore standard richiesto.

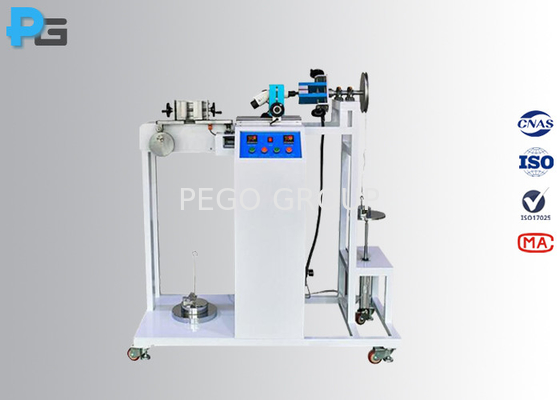

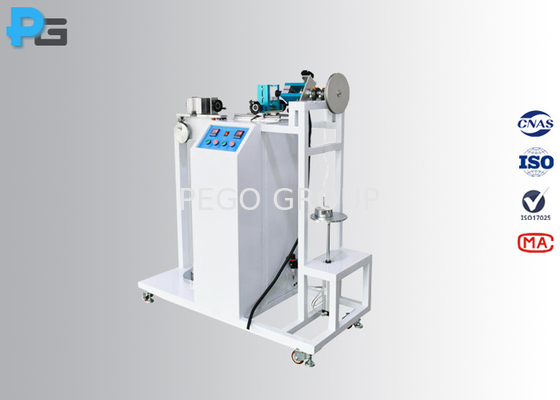

4Figure del tester di forza di trazione e coppia dell'ancoraggio del cavo

IEC 62196-1 Clausola 25.3 Tester di forza di trazione e coppia di ancoraggio del cavo per prese elettriche e connettori per veicoli 0
