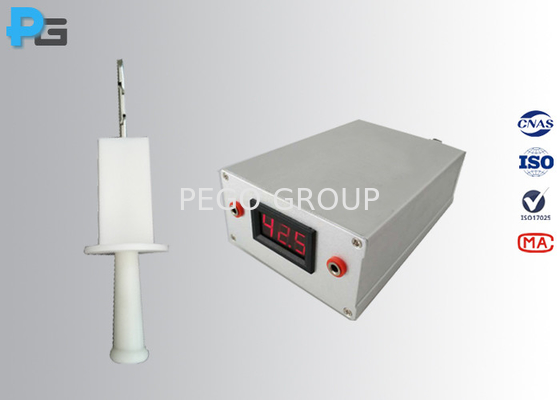

Equipaggiamento di prova per i connettori EV IEC 62196 Sonda a dito di prova B con indicatore elettrico a 42 V
1.Introduzione della sonda del dito B:
La sonda del dito di prova B è un'attrezzatura di prova ad alta precisione che può essere utilizzata per testare le prese di corrente e i connettori del veicolo, è progettata rigorosamente secondo la figura 2 della IEC 61032,e soddisfa i requisiti della clausola 10 della norma IEC 62196-1.1, UL507, UL1278, figura 8 e IEC60529, figura 2. La sonda per la prova del dito è destinata a verificare la protezione di base contro l'accesso a parti pericolose,viene utilizzato anche per verificare la protezione contro l'accesso con un dito.
La sonda del dito di prova B è costituita da un dito, da un deflettore e da un manico isolato, e può essere personalizzata con una pinza alligatore alla fine del manico per la prova anti-urto elettrico.Può anche essere personalizzato un foro a filo M6 alla fine del manico per dotare con il dinamometro di tirare e spingere o personalizzato direttamente con propulsore 10N per il test di protezione della custodia.
2. Specifica del dito di prova articolato
| Modello |
PG-TPB |
PG-TPB ((1) |
PG-TPB(2) |
PG-TPB(3) |
| Taglia di giunzione 1 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
| Taglia di giunzione 2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
| Lunghezza del dito |
80±0.2 |
80±0.2 |
100 ± 0.2 |
80±0.2 |
| Dimensioni da punta di dito a spinta |
180 ± 0.2 |
180 ± 0.2 |
- Cosa? |
180 ± 0.2 |
| di larghezza superiore a 50 mm |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
| Filetto di punta di dita |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
| Angolo di taglio della punta del dito |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Conicità della punta del dito |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Diametro |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
| Diametro della sezione A-A |
F50 |
F50 |
- Cosa? |
F50 |
| Larghezza del settore A-A |
20 ± 0.2 |
- Cosa? |
- Cosa? |
20 ± 0.2 |
| Diametro del deflettore |
F75±0.2 |
F75±0.2 |
F125±0.2 |
F75±0.2 |
| Spessore del deflettore |
5±0.5 |
5±0.5 |
- Cosa? |
5±0.5 |
| Forza |
- Cosa? |
- Cosa? |
- Cosa? |
10-30N |
| Rispetto alla norma |
IEC 61032 |
IEC60335-1 |
IEC 60335-2-14 |
IEC60529 |

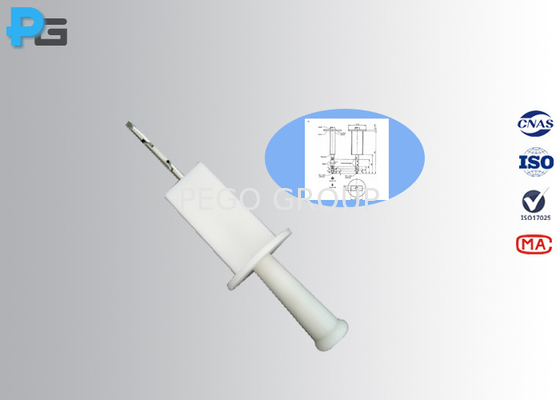

3. Figura della sonda a test del dito
4. FAQ
1) A quale standard è conforme la sonda B?
Risposta: può soddisfare le norme IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 ecc.
2) La sonda del dito di prova B viene fornita con il certificato di taratura?
Risposta: Sì, può essere fornito con un certificato di calibrazione di un terzo laboratorio, ma il costo è addebitato da solo.
3) Qual è il tempo di consegna della sonda del dito B?
Risposta: abbiamo la sonda in magazzino, può essere consegnata immediatamente.
La sonda è dotata di propulsore?
Risposta: abbiamo due modelli da scegliere, uno è senza propulsore ma con M6foro a filettatura alla fine della maniglia, un altro è con propulsore e il propulsore può essere personalizzato con 10N, 50N, ecc.
