Sistema di test per goniofotometro LED

Sistema di prova del goniofotometro a LED per la distribuzione dell'intensità luminosa

Introduzione:

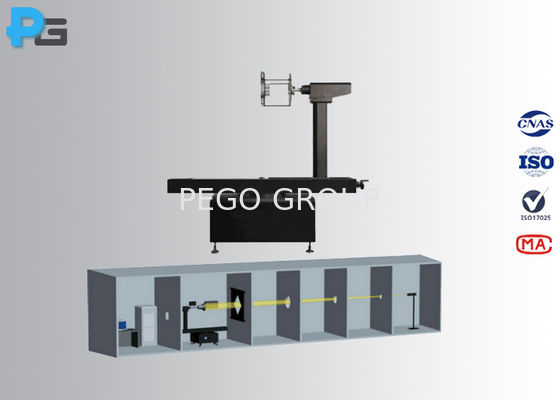

PG-1900 Goniophotometer Test System (Luminus Intensity Distribution Test System) è progettato secondo lo standard LM-79 e CIE per quanto riguarda le soluzioni di prova C-γ e B-β, ampiamente applicate per testare LED, HID,CFL e altri apparecchi di illuminazioneI parametri di misurazione comprendono la curva di distribuzione dell'intensità spaziale, la sezione trasversale della curva di distribuzione dell'intensità spaziale,curva di distribuzione isolux, curva di limitazione della luminanza, area di flusso luminoso, efficienza dei luminari, classe di abbagliamento UGR, flusso luminoso totale, flusso luminoso effettivo, fattore di utilizzazione ecc.Tutti i dati di prova possono essere salvati come file IES che possono essere inseriti direttamente in Dialux, inoltre i dati possono essere estratti come file PDF ed Excel per finalità di analisi.

1)Per il dispositivo di illuminazione interna: rapporto di illuminazione verso l'alto, rapporto di illuminazione verso il basso, rapporto di altezza di spaziatura massima ammissibile, curva di limitazione dei luminari, fattore di utilizzazione, tabella di stima di bilancio.

2)Per i proiettori: angolo laterale medio del picco, dati di distribuzione dell'intensità luminosa di tipo B, dati di distribuzione del flusso luminoso zonale, curva di intensità luminosa spaziale.

3) Per l'illuminazione stradale: rapporto di altezza di spaziatura massima ammissibile, rapporto di luce verso l'alto, rapporto di luce verso il basso, flusso zonale, intensità luminosa, fattore di utilizzo.

Requisiti di laboratorio:

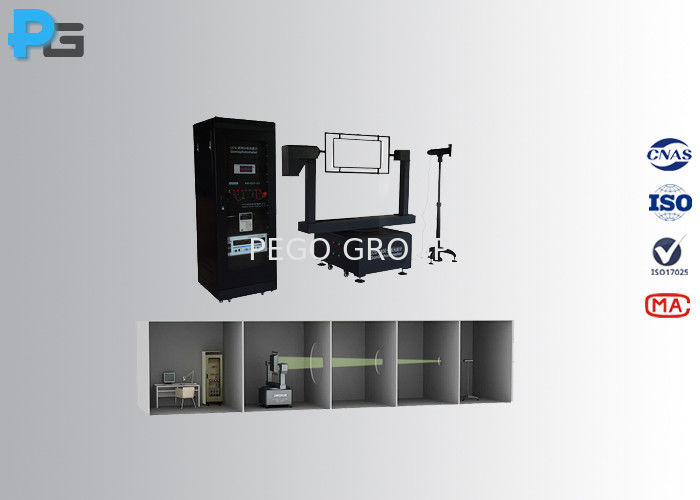

1) Dimensione della camera oscura: 3m ((H) * 2,5m ((W) * 15m ((L) sopra, o progettata in base alle dimensioni della lampada e delle dimensioni del laboratorio.La console rotante e il rilevatore sono posizionati in camera oscura.il soffitto e il pavimento) devono essere rivestiti con una vernice scura opaca, o essere coperto con un tappeto nero o un panno nero.

2) Sala di controllo: 2,5 m ((H) * 3 m ((W) * 3 m ((L).

3) La temperatura della stanza buia deve essere controllata dal condizionatore d'aria secondo i requisiti CIE.

4) Dopo la conferma dell'ordine, Pego fornirà il supporto per la progettazione del laboratorio in base alle condizioni reali.

Parametri:

1) Distanza di prova: 2m~15m (dipende dalle dimensioni della lampada e del laboratorio)

2) Il software in versione inglese può essere eseguito in Win7 o Win XP

3) Dimensione massima della lampada da provare (con apparecchio di illuminazione): φ 1500mm, 50KG, 300V/500w

4) Clampe per il montaggio delle lampade:

Rapporto di prova:
