Apparecchio di prova di impatto con palla di acciaio

Apparato per test di impatto con sfera d'acciaio per la verifica della resistenza meccanica degli involucri

1. Introduzione

Un campione costituito da un involucro completo è supportato nella sua posizione normale; una sfera d'acciaio liscia e solida con un diametro di 50 mm e una massa di 500 g ± 25 g viene lasciata cadere liberamente da ferma attraverso una distanza verticale di 1,3 m sul campione. Inoltre, la sfera d'acciaio è sospesa tramite un cordino e oscillata come un pendolo per applicare un impatto orizzontale alle superfici verticali, cadendo attraverso una distanza verticale di 1,3 m sul campione; in alternativa, il campione viene ruotato di 90 gradi attorno a ciascuno dei suoi assi orizzontali e la sfera viene fatta cadere come nel test di impatto verticale. Il test di impatto viene applicato alla superficie di un tubo a raggi catodici, al vetro del platen dell'apparecchiatura, alla superficie dell'involucro dell'apparecchiatura fissa e a un display a pannello piatto.

Il test di impatto con la sfera deve soddisfare i requisiti di prova della clausola IEC60598-1 4.13.4 (a), della clausola IEC60950-1 4.2.5, della clausola AS-NZS61439.4 10.2.6.2 e della clausola IEC60601-1 15.3.3. Serve a verificare se gli involucri delle apparecchiature ME, delle apparecchiature IT e degli apparecchi di illuminazione per servizio gravoso hanno una resistenza meccanica sufficiente per proteggere da rischi inaccettabili.

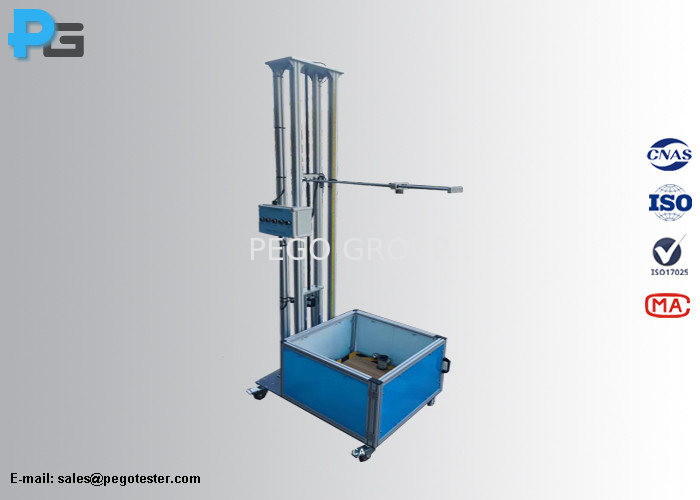

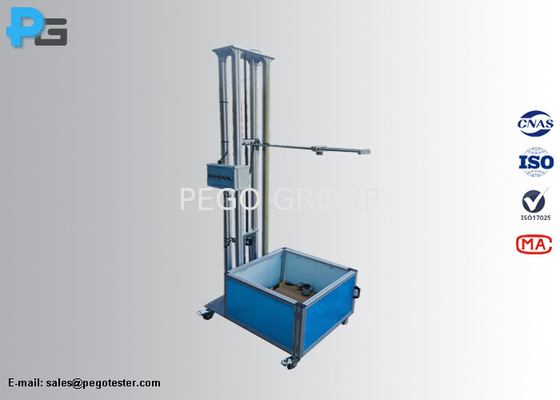

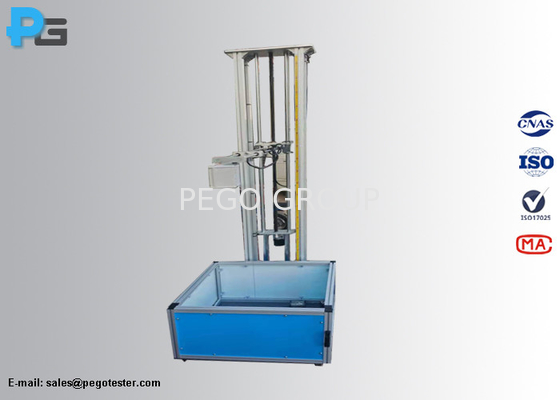

L'apparecchio per il test di impatto con sfera d'acciaio può eseguire sia il test di impatto verticale sulle superfici orizzontali degli involucri, sia il test di impatto a pendolo sulle superfici verticali degli involucri. L'altezza della corsa può essere personalizzata in base al DUT.

2. Specifiche

3. Domande frequenti

1). Il nostro DUT è più grande di quanto menzionato nel foglio delle specifiche, possiamo usare questa apparecchiatura?

Pego: Sì, l'apparecchiatura può essere personalizzata in base ai campioni e l'altezza della corsa è regolabile nell'intervallo da 1,3 m a un'estremità superiore.

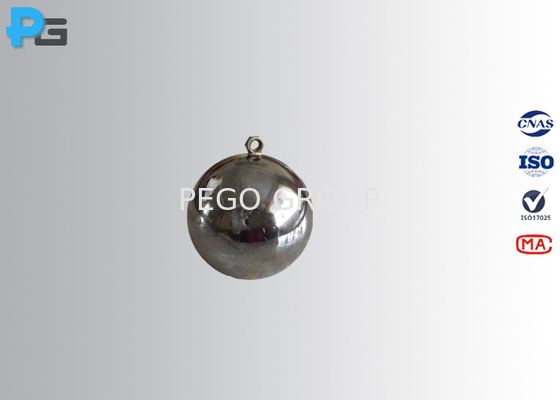

2). Possiamo acquistare solo la sfera di impatto?

Pego: Sì, la sfera di impatto in acciaio può essere venduta separatamente.

3). Come avete imballato l'apparecchiatura?

Pego: l'apparecchiatura sarà imballata con una cassa di legno e spedita intera.
