Norme di riferimento: | IEC 62262, IEC 60068-2-75, IEC 61851-1 | Applicazione: | verificare la resistenza meccanica del rivestimento dell'apparecchiatura di ricarica EV |
---|---|---|---|
Livello IK di prova: | IK08, IK09, IK10, IK11 | Energie di impatto: | 5J, 10J, 20J, 50J |
Configurazione: | elementi di colpo, vie di guida, tubo oscillante, impianto di prova | Garanzia: | 12 mesi |
Evidenziare: | IK11 Attrezzatura per la prova dell'impatto del martello,Apparecchiature per la prova dell'impatto del martello sulla resistenza meccanica,Equipaggiamento EVCS per la prova dell'impatto del martello |

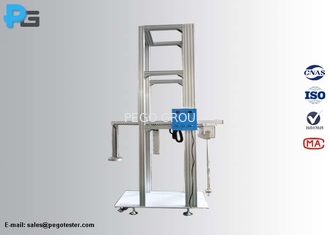

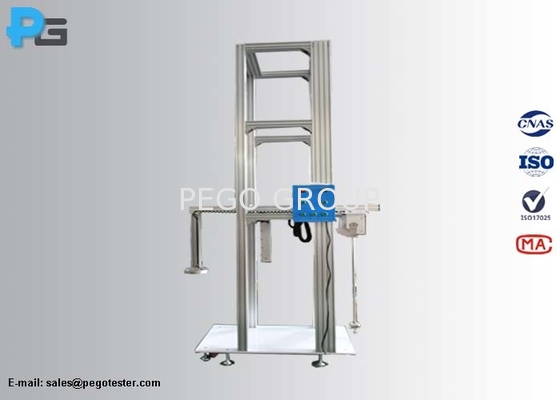

Da IK08 a IK11 Attrezzatura per la prova di impatto meccanico per la prova della resistenza meccanica del rivestimento di un EVCS
1Introduzione
L'apparecchio di prova per impatto meccanico IK è progettato secondo le norme IEC62262, IEC60068-2-75 Test Eha e Test Ehc e può soddisfare i requisiti di prova di cui alla norma IEC61851-1.l'alloggiamento esterno dell'apparecchiatura di alimentazione del veicolo elettrico deve resistere alle prove di urto meccanico IK08 e superioriQuesta apparecchiatura può eseguire test di impatto sia verticali che a pendolo, il che significa che sia la superficie verticale che la superficie orizzontale delle apparecchiature di alimentazione EV possono essere colpite.
Questa attrezzatura è costituita da:elementi sorprendenti(5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), tubi oscillanti, condotte e impianto di prova.Gli elementi di colpo lavorano con guide per eseguire le prove di impatto verticale con il martello IK07 a IK11La piattaforma di prova è fatta di lega di alluminio con quattro ruote in basso, in modo che l'intero dispositivo possa muoversi liberamente.
2. Parametro
Pipa oscillante | tubi di acciaio (lunghezza: 1000 mm, diametro esterno: 15,9 mm, spessore: 1,5 mm) per energie superiori a 2J |
Guida |
Φ40mm*471mm, Φ68mm*385mm, Φ89mm*337mm, Φ108mm*481.5mm, Φ133mm*587mm *altezza della guida=altezza di caduta+(I+f in martello) |
Colpo di sollevamento |
200-1500 mm (in direzione orizzontale) 200-2300 mm (in direzione verticale) * l'altezza di sollevamento può essere personalizzata in base all'altezza del campione |
Modalità di rilascio |
Controllo del pulsante e rilascio istantaneo dell'elettromagneto (per prove di urto verticale) Controllo manuale (per le prove di impatto con pendolo) |
Martelli da impatto | Elementi di colpo (5J*2, 10J*2, 20J*2, 50J*2) per i pendoli IK08, IK09, IK10 e IK11 e per le prove di urto verticale, materiale: acciaio |
Potenza di lavoro | 220V/50Hz |
Caratteristiche degli elementi sorprendenti | ||||
Energia/J |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
Massa equivalente ± 2% kg | 1.7 | 5 | 5 | 10 |
Materiale | acciaio | |||
R/mm | 25 | 50 | 50 | 50 |
D/mm | 60 | 80 | 100 | 125 |
f/mm | 10 | 20 | 20 | 25 |
r/mm | 6 | - | 10 | 17 |
L/mm | Dipende. | |||
Altezza di caduta
Energia ((J) | 5 | 10 | 20 | 50 |
Massa equivalente (kg) | 1.7 | 5 | 5 | 10 |
Altezza di caduta mm±1% | 300 | 200 | 400 | 500 |
Gradi di protezione contro gli impatti meccanici esterni
IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
3Domande frequenti
1) Quanto fa 2 in 1?
Pego: si tratta di un'apparecchiatura 2 in 1, in grado di eseguire sia il colpo di martello verticale che il colpo di martello a pendolo.
2) Perché hai bisogno di due serie di elementi sorprendenti?
Pego: perché la massa effettiva dell'elemento di colpo per la prova di impatto con pendolo non è la stessa della massa effettiva dell'elemento di colpo per la prova di impatto verticale.La massa equivalente del martello verticale è uguale alla massa effettiva degli elementi di colpoLa massa equivalente del martello a pendolo è costituita dalla massa effettiva degli elementi di colpo, dalla massa del tubo oscillante e dei dadi, ecc.il martello verticale e il martello a pendolo hanno un aspetto diverso, vedere le immagini qui sotto.
3) Perché hai bisogno di un equipaggiamento 2 in 1?
Pego: l'apparecchiatura 2 in 1 combina il martello verticale e il martello a pendolo in un'apparecchiatura.e il martello a pendolo viene utilizzato sulla superficie verticale. L'utente non ha bisogno di girare il campione per colpire diverse superfici con questa apparecchiatura 2 in 1.
4) Questa apparecchiatura ha la funzione diimpatto ambientaleprotezione?
Pego: lo prendiamo come funzione opzionale, l'utente può menzionare questa funzione quando fa un'indagine.
5) Come rilasciare gli elementi che colpiscono?
Pego: rilascio elettromagnetico del martello verticale e rilascio manuale del martello a pendolo.
